Linka na vytláčanie tenkých fólií PVC 1200 mm

Prehľad produktov

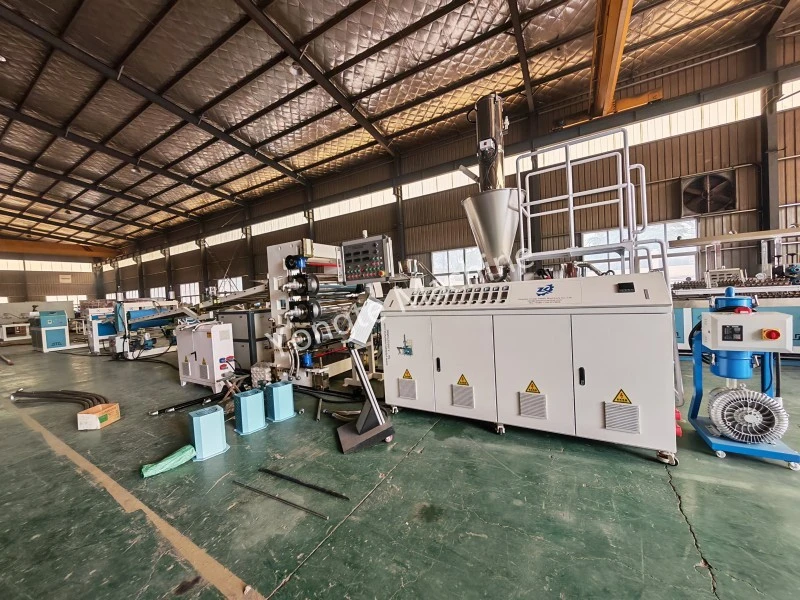

Linka na vytláčanie tenkých PVC dosiek Yongte 1200 mm je vyvinutá na zákazku na výrobu pevných a polotuhých tenkých dosiek z PVC. Integruje kužeľový dvojzávitovkový extrudér s vysokým krútiacim momentom, presnú trojvalcovú kalandrovaciu jednotku, automatický systém regulácie teploty a inteligentný systém podávania, ktorý zaisťuje rovnomernú hrúbku, hladký povrch a dlhodobú stabilnú prevádzku. Využitím našej vlastnej pokročilej technológie, vrátane presného servopohonu ovládania vytláčania a optimalizovaného dizajnu skrutiek, naša linka na vytláčanie tenkých plechov z PVC dosahuje pôsobivú výrobnú rýchlosť 10 metrov za minútu pri zachovaní konzistentnej tolerancie hrúbky v rozmedzí ±0,02 mm.

Základné technické parametre

Kompletný zoznam zariadení a obrázky

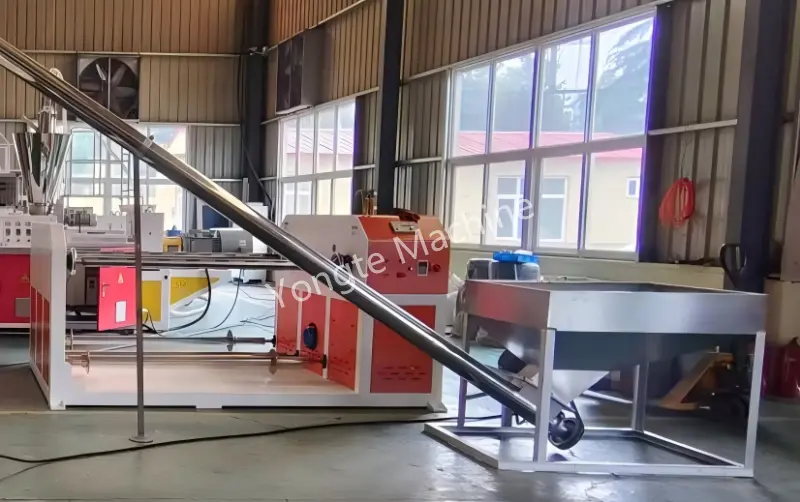

Auto Material Loader: Automatické skrutkovanie z nehrdzavejúcej ocele 304, stabilné podávanie a bezprašná ochrana životného prostredia.

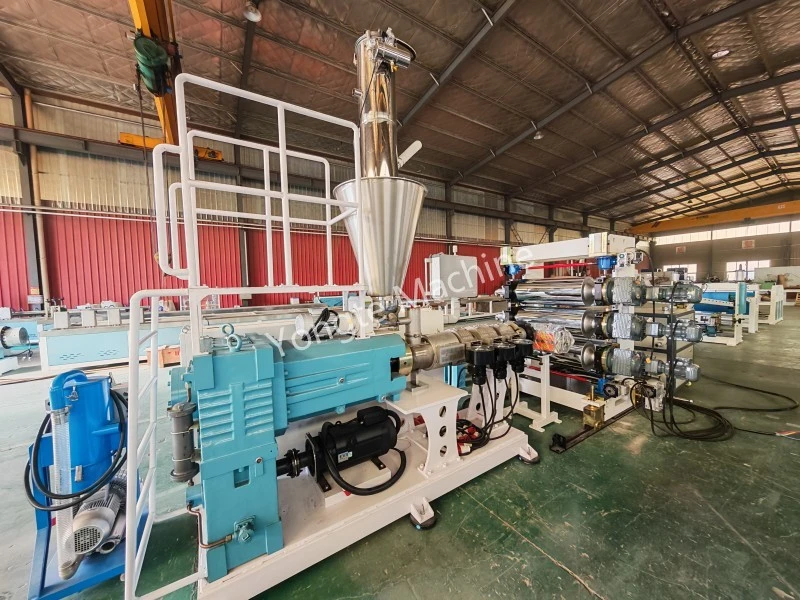

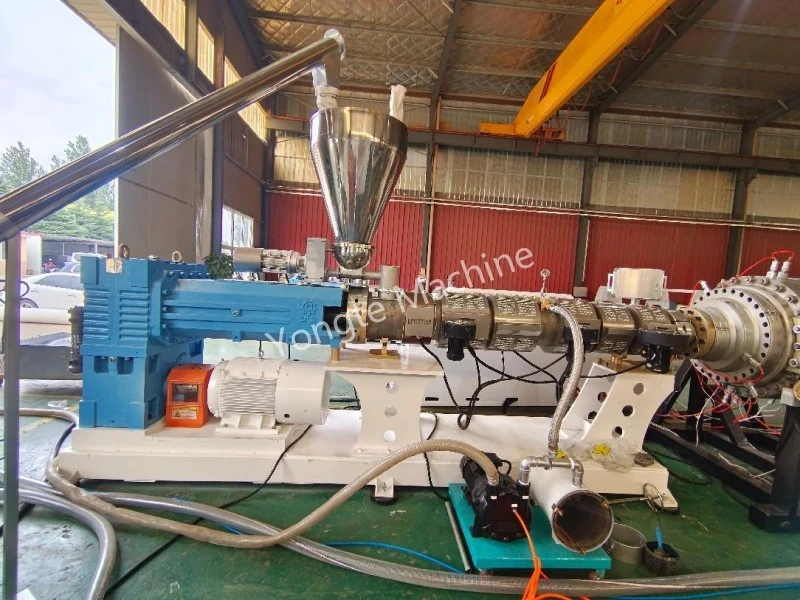

Kónický dvojzávitovkový extrudér: Hlavný extrúzny stroj SJSZ80/156 s vysokým krútiacim momentom je vybavený závitovkou s veľkým priemerom 156 mm a pomerom L/D 22:1, ktorá poskytuje výnimočnú účinnosť plastifikácie pri zachovaní nízkeho šmykového napätia – špeciálne optimalizované pre tepelne citlivé vlastnosti PVC. Vybavený závitovkovým valcom z tvrdenej zliatiny (HRC 58-62) a presne opracovanými dopravnými prvkami, zaisťuje rovnomerné miešanie taveniny a stabilný tlakový výstup, čím účinne zabraňuje degradácii materiálu aj počas predĺžených výrobných cyklov. Pohonný systém servopohonu rýchlosti extrudéra (55 kW servomotor) umožňuje plynulú reguláciu otáčok od 5 do 35 otáčok za minútu, pričom sa prispôsobí rôznym zloženiam PVC vrátane tuhých, polotuhých a modifikovaných druhov s uhličitanom vápenatým a prísadami.

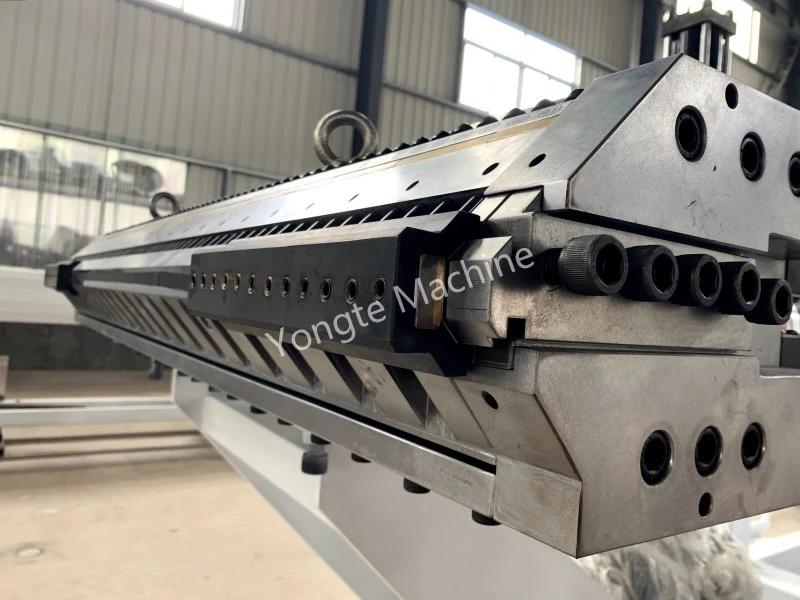

Zápustka typu T: Závesná matrica široká 1200 mm, presné tvárnenie s hrúbkou 0,4–2 mm.

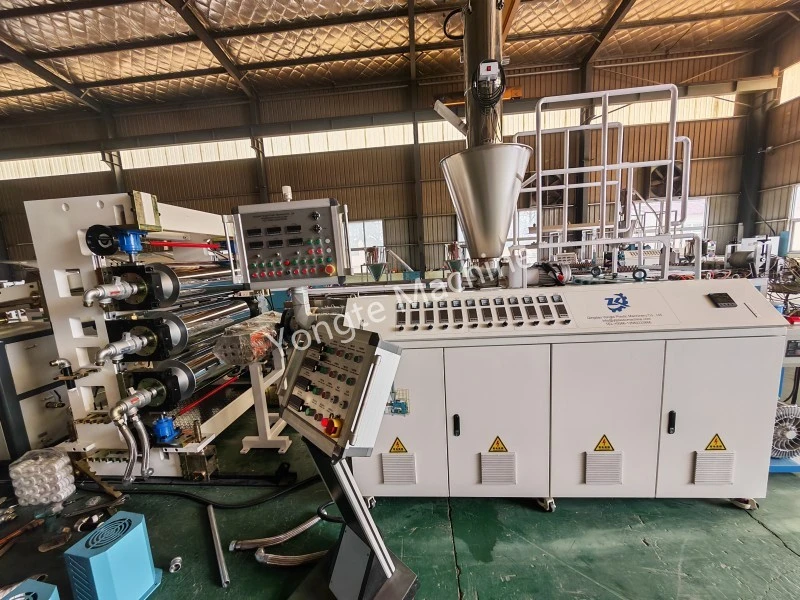

Trojvalcová kalandrovacia jednotka: Vďaka bezšvíkovým oceľovým rúram s precíznou úpravou kalením a popúšťaním dosahuje povrch valca tvrdosť HRC≥62 a zrkadlovú povrchovú úpravu Ra≤0,2μm, čo zaisťuje výnimočnú odolnosť proti opotrebovaniu a kvalitu povrchu plechu. Vybavený servoriadeným systémom nastavenia medzery (doba odozvy ≤ 0,1 s), umožňuje kontrolu hrúbky na úrovni mikrónov (rozsah nastavenia 0,4–2 mm) s opakovateľnosťou v rozmedzí ±0,01 mm. Trojzónový systém regulácie teploty valcov, využívajúci cirkulujúci teplonosný olej, udržuje presnú teplotnú stabilitu ± 1℃ po celej dĺžke valca (pracovná šírka 1200 mm), čím eliminuje tepelnú deformáciu a zabezpečuje rovnomerné chladenie plechu. Každý valec je nezávisle nastaviteľný na rýchlosť (5 – 35 ot./min.) a tlak (0 – 150 N/cm), čím sa prispôsobí rôznym zloženiam PVC a požiadavkám na hrúbku, pričom sa minimalizuje vnútorné napätie v hotovom plechu.

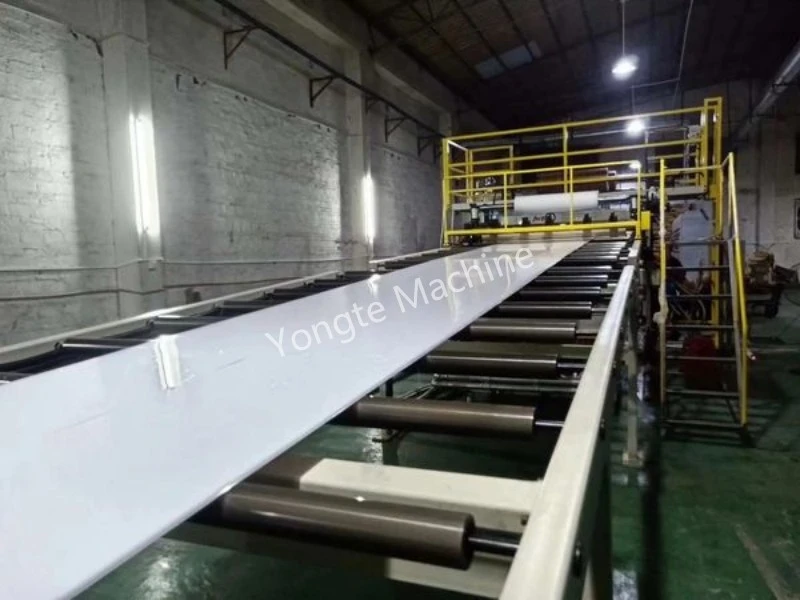

Chladiaca konzola: 6m konzola valčekového dopravníka z nehrdzavejúcej ocele pre rovnomerné chladenie a zabránenie deformácii.

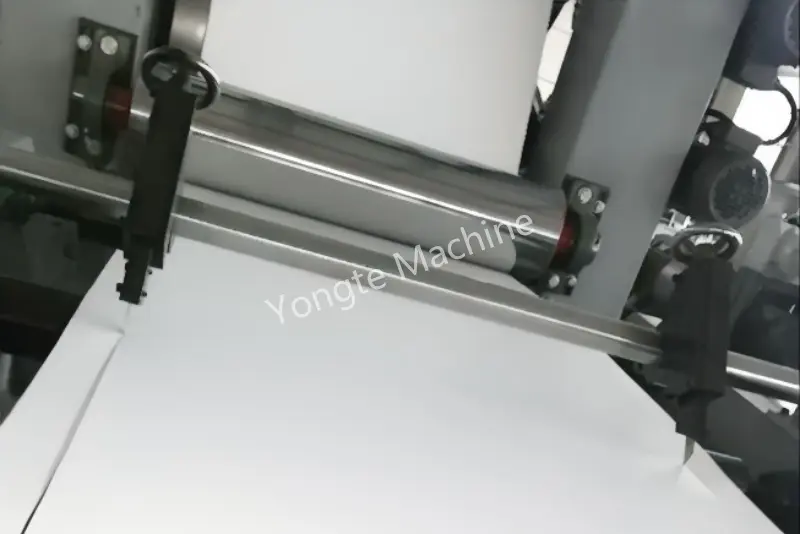

Online automatický orezávač hrán: Online automatické orezávanie hrán, centralizovaná recyklácia odpadu na zníženie strát.

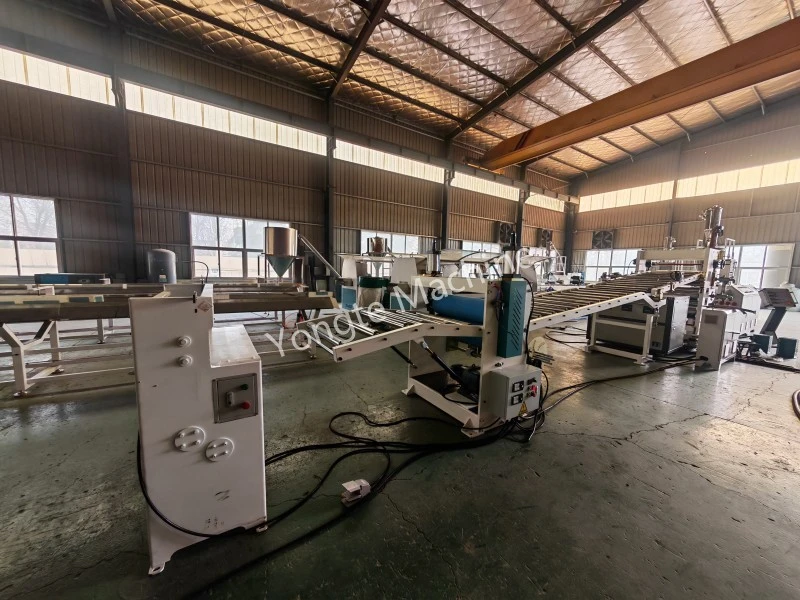

Odťahovacie zariadenie: Dvojitá servo trakcia s gumeným valcom, stabilná prevádzka a stabilné napätie.

Automatický rezací stroj: môže rozrezať tenkú PVC fóliu na kusy s požadovanou dĺžkou, potom sa PVC fólia zloží dohromady. tento rezací stroj je vybavený servomotorom pre vysokú rýchlosť a automatické rezanie. rezná hrana bez akéhokoľvek poškodenia

Inteligentný elektrický riadiaci systém: Regulácia teploty Omron, invertor ABB, servo Inovance, stýkač Siemens/Schneider; voliteľné PLC + 10-palcová dotyková obrazovka HMI na monitorovanie v reálnom čase a nastavenie všetkých parametrov jedným kliknutím.

Kľúčové výhody

1. Vysoký krútiaci moment a vynikajúca plastifikácia: Segmentovaný valec, presná regulácia teploty a optimalizovaná konfigurácia závitovky zaisťujú rovnomerné miešanie a dostatočnú plastifikáciu, vhodné na stabilnú výrobu rôznych receptúr.
2. Stabilný a vysokorýchlostný výstup: Výkonný systém pohonu s lineárnou rýchlosťou 15–30 m/min (nastaviteľná podľa hrúbky), stabilným výkonom a nižšou spotrebou energie.
3. Ultra-Precision Thickness Control: Trojvalcové riadenie medzery serva + vnútorné chladenie cirkulácie valcov s toleranciou hrúbky ± 0,03 mm po celej šírke 600 mm a rovný povrch bez defektov.
4. Inteligentné a stabilné kŕmenie: dávkovanie so stratou hmotnosti + spätná väzba v uzavretej slučke, presný pomer surovín, zníženie kolísania zloženia a odpadu.
5. Inteligentné centrálne ovládanie: 10-palcová dotyková obrazovka HMI v reálnom čase monitoruje kľúčové údaje, ako je tlak taveniny, teplota valca a hrúbka plechu, s nastavením parametrov jedným kliknutím a jednoduchou obsluhou.
6. Perfektné chladenie a tvarovanie: Nastaviteľný vzduchový nožový chladiaci dopravník + systém riadenia napätia, ktorý zaisťuje úplné tvarovanie bez deformácií alebo deformácií.
7. Nepretržitá prevádzka 24 hodín denne, 7 dní v týždni: Rýchlo vymeniteľné lisovacie hrany a ľahko čistiteľný valčekový systém skracujú prestoje počas zmien materiálu alebo špecifikácií, čím spĺňajú potreby veľkosériovej kontinuálnej výroby.
8. Kompaktné a priestorovo úsporné: Kompaktné usporiadanie, úspora miesta, rozumné kanály na údržbu, vhodné pre každodennú údržbu.
9. Úplná popredajná podpora: Poskytujte služby v celom cykle, ako je inštalácia na mieste, školenie operátorov a dodávka náhradných dielov, aby sa zabezpečila dlhodobá a spoľahlivá prevádzka zariadenia.

Aplikácia

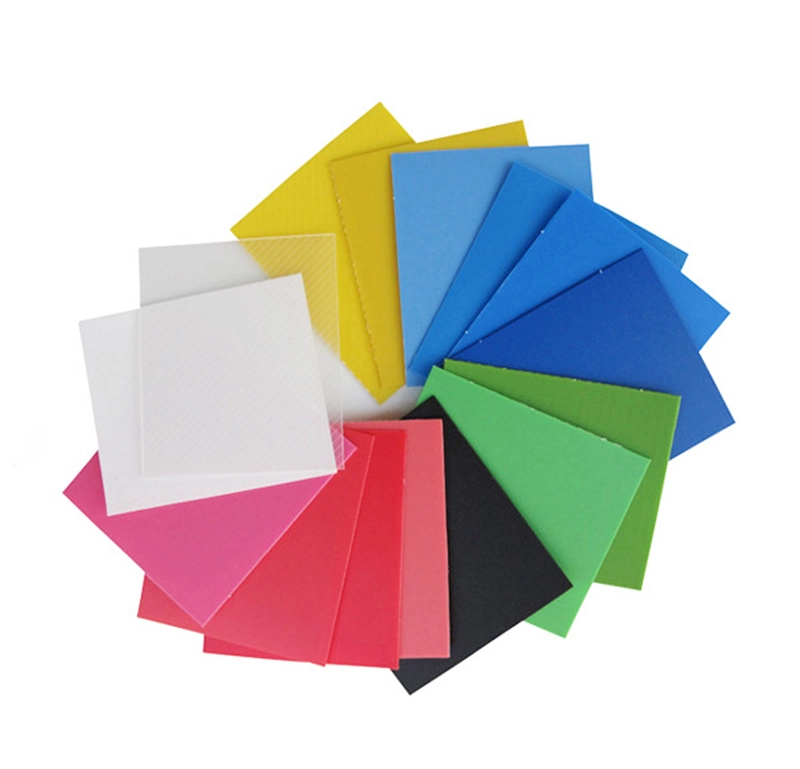

Výsledné hotové výrobky, špeciálne navrhnuté a optimalizované na výrobu vysokokvalitných tenkých fóliových materiálov z PVC, vykazujú výnimočné a robustné adhézne vlastnosti, ktoré zaisťujú spoľahlivé spojenie v rôznych aplikáciách. Vykazujú tiež vynikajúcu odolnosť a dlhodobý výkon, sú schopné odolávať environmentálnym stresom a udržiavať integritu v priebehu času. Okrem toho sa tieto produkty môžu pochváliť vynikajúcou a rafinovanou textúrou vzhľadu, ktorá poskytuje hladký, konzistentný a vizuálne príťažlivý povrch. Tieto kombinované atribúty plne spĺňajú a prekračujú prísne štandardy kvality a prísne požiadavky kladené špičkovými zariadeniami na výrobu nábytku, čo z nich robí ideálnu voľbu pre výrobu prémiového nábytku.
