Linka na vytláčanie rúr HDPE 20-110 mm

Linka na vytláčanie rúr HDPE s priemerom 20 – 110 mm Yongte predstavuje sofistikovaný, špecializovaný systém vytláčania starostlivo navrhnutý na výrobu polyetylénových rúr s malým priemerom. Tento systém je starostlivo prispôsobený pre aplikácie zahŕňajúce zásobovanie pitnou vodou, odvodňovanie odpadových vôd a elektrické rozvody. Nájde široké uplatnenie v systémoch zásobovania vodou a kanalizácie v domácnostiach, projektoch mestskej infraštruktúry a rozsiahlych poľnohospodárskych zavlažovacích sieťach. Využitím pokročilej jednozávitovkovej technológie extrúzie, doplnenej o optimalizovaný závitovkový dizajn, toto zariadenie uľahčuje stabilnú výrobu polyetylénových rúr s priemermi od 20 do 110 mm. Vyznačuje sa svojimi možnosťami plnej automatizácie, energeticky efektívnou prevádzkou a konzistentným záznamom vynikajúcej kvality produktu.

Procesný tok

PE živica + farebná predzmes → miešanie → vákuové podávanie → sušenie → plastifikácia extrudérom (180-210 ℃) → formovanie → vákuová kalibrácia → viacstupňové chladenie rozprašovaním → laserová tlač → ťahový ťah → rezanie s pevnou dĺžkou → stohovanie hotového produktu

Parameter produktu

Podrobnosti o produkte

1. Podávanie a sušenie materiálu:	(1) Tento PE materiál sa automaticky dopraví do sušiacej násypky extrudéra cez vákuový podávač (2) kde je vlhkosť odstránená, aby sa zabezpečilo, že obsah vlhkosti PE materiálu zostane pod 0,1%, čím sa zaručí kvalita produktu.

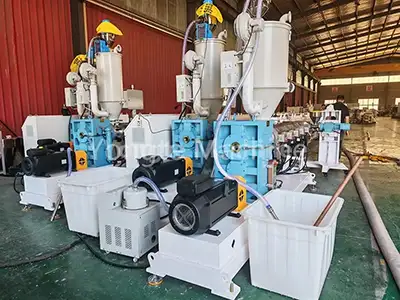

2. Extrudér PE rúr:	Vybavte sa vysoko účinným jednozávitovkovým extrudérom SJ75/33 (1) integruje 55kW energeticky úsporný servomotor, ktorý môže znížiť spotrebu energie približne o 20%. (2) prevodovka s priamym pohonom, ktorá môže zabezpečiť vysokú účinnosť prenosu a zjednodušenú údržbu. (3) skrutkový valec odolný voči opotrebovaniu a korózii, ktorý je kovaný z legovanej ocele 38CrMoALA s precíznou nitridáciou. (4) účinný systém infračervenej vykurovacej cievky (5) automatizovaný systém regulácie teploty, ktorý obsahuje vysoko presný regulátor teploty Omron.
3. Extrudér značkovacej linky:	(1) Extrudér SJ25 sa používa na vytváranie značkovacích čiar na PE rúrach. (2) Výroba jednej označovacej línie alebo viacerých označovacích línií a v závislosti od požiadaviek zákazníka.
4. Špecializovaná forma na rúry z PE:	(1) S hlavou koša alebo špirálovej štruktúry (2) Zabezpečte rovnomerné vytláčanie materiálu.

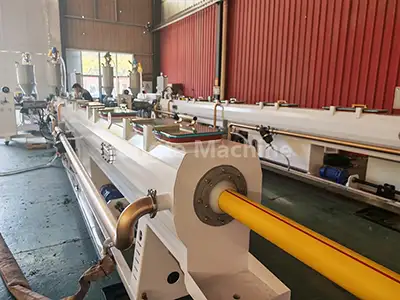

5. Vákuová kalibračná nádrž:	(1) Extrudovaný polotovar rúrky prechádza rýchlou a presnou kalibráciou pomocou vákuovej adsorpcie, čím sa zabezpečuje prísna rozmerová presnosť. Úroveň vákua sa môže udržiavať na úrovni 0,06–0,08 MPa. (2) Nádrž je vyrobená z potravinárskej nehrdzavejúcej ocele a je vybavená viaczónovým systémom riadenia vákua a účinným chladením cirkulácie vody. Spoločne zaručujú konzistentné zaoblenie rúr, hladkú povrchovú úpravu a dodržiavanie prísnych tolerančných noriem počas vysokorýchlostnej výroby.
6. Striekacia chladiaca nádrž:	(1) Používa viacstupňovú technológiu chladenia rozprašovaním a udržuje teplotu vody pod 20 °C. Táto nádrž môže zabezpečiť rýchle a rovnomerné chladenie potrubí. (2) Je vyrobený z nehrdzavejúcej ocele a poskytuje vynikajúcu odolnosť proti korózii a trvanlivosť.
7. Sťahovací trakčný stroj:	(1) Tento stroj môže robiť ťahacie rúry stabilnou rýchlosťou (3-15 m/min), aby sa zabezpečila rovnomerná dĺžka a stabilná výroba. (2) Tento stroj je vybavený presnými riadiacimi systémami, dokáže udržiavať konzistentné napätie počas procesu trakcie, účinne zabraňuje deformácii potrubia a zabezpečuje rozmerovú presnosť.
8. Planetárny rezač:	(1) Umožňuje automatické rezanie s pevnou dĺžkou bez triesok s hladkými okrajmi bez otrepov (2) Špeciálne optimalizované pre PE rúry malého až stredného priemeru (3) Zaisťuje konzistentnú presnosť dĺžky a minimalizuje plytvanie materiálom počas výroby pomocou presného rezacieho mechanizmu.
9. Laserový tlačový stroj:	(1) Zobrazte špecifikácie produktu a informácie o šarži v reálnom čase pomocou laserovej technológie (2) Nevyžaduje sa žiadny spotrebný materiál.
10. Stohovací stojan:	(1) Môže automaticky stohovať hotové rúry usporiadaným spôsobom (2) Je vybavený nastaviteľnou výškou stohovania a počtom vrstiev a potom vyhovuje rôznym dĺžkam rúr a požiadavkám na skladovanie.
11. Elektrický riadiaci systém:	(1) vrátane frekvenčných meničov ABB (2) Stýkače Siemens (3) Regulátory teploty Omron (4) a servomeničmi Inovance

Aplikácia produktu

1. 20-110 mm PE (polyetylénové) rúry sú všeobecne uznávané pre ich vynikajúce vlastnosti

(1) vrátane vynikajúcej odolnosti proti korózii

(2) spoľahlivé nepriepustné vlastnosti

(3) šetrné k životnému prostrediu

(4) a ultra dlhá životnosť (až 50 rokov)

2. Ako všestranné „viacúčelové“ riešenie sa široko používajú

(1) konštrukcia

(2) komunálne inžinierstvo

(3) poľnohospodárske zavlažovanie

(4) a priemyselná preprava tekutín.

Výhody stroja Yongte - humanizovaný mechanický dizajn a odolná kvalita

Naša 20-110mm linka na vytláčanie rúr z HDPE je odolná s mechanickým dizajnom zameraným na človeka. Po rokoch inovácií a zamerania sa na kvalitu používame vysokopevnostné materiály odolné voči opotrebovaniu pre stroje na výrobu plastových rúr. Tieto stroje prechádzajú presným kovaním a prísnymi testami kvality, aby odolali opotrebovaniu pri vysokofrekvenčnom používaní a erózii v drsnom prostredí.

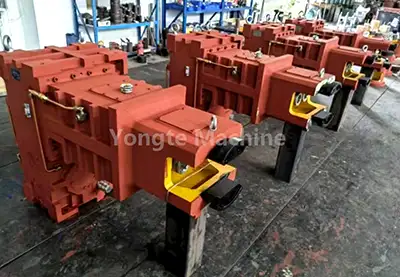

1. Robustná a odolná prevodovka:	Yongte vybavuje svoje stroje vysokokvalitnými vertikálnymi prevodovkami s priamym pohonom, chváli sa ▪ vysoká účinnosť prenosu ▪ vysoká nosnosť ▪ stabilný výkon výroby ▪ priestorovo úsporný dizajn inštalácie ▪ vynikajúce tesnenie (nulový únik oleja) ▪ výborný odvod tepla ▪ jednoduchá údržba
Vysokoúčinný servomotor:	Prijímame servomotory renomovaných značiek, ktoré znižujú spotrebu energie o 15 – 20 %, s kľúčovými výhodami vrátane ▪ presné ovládanie rýchlosti a krútiaceho momentu ▪ rýchla odozva ▪ nízke vibrácie ▪ nízka hlučnosť ▪ dlhá životnosť ▪ minimálne náklady na údržbu ▪ inteligentná regulácia rýchlosti a výkonu

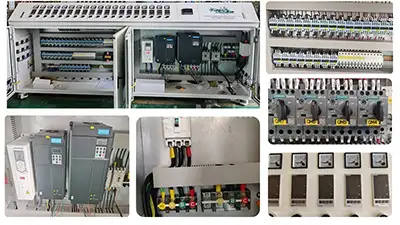

2. Vysoko automatizovaný operačný systém | Pokročilý elektrický riadiaci systém:	• Kompletná linka na výrobu PE rúr je navrhnutá pre vysokú automatizáciu ▪ s plne automatickým podávaním ▪ presná regulácia teploty ▪ automatizované rezanie ▪ inteligentné stohovanie • Poskytujeme aj pokročilé automatické systémy miešania a dávkovania materiálu, ktoré umožňujú plne integrované automatizované výrobné linky • Integráciou vysokovýkonných servomotorov a riadiacich systémov naprogramovaných PLC sú dostupné voliteľné funkcie, ako je synchronizácia rýchlosti a automatické nastavenie parametrov • Vybavený prémiovými komponentmi vrátane meničov ABB, stýkačov Siemens, regulátorov teploty Omron a PLC Siemens • Elektrický riadiaci systém je navrhnutý pre užívateľsky príjemnú obsluhu, jednoduchšiu údržbu, zvýšenú bezpečnosť a stálu spoľahlivosť

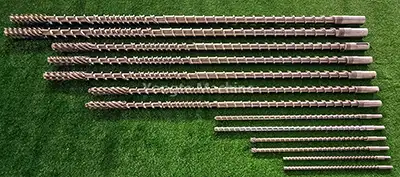

3. Robustná základňa stroja vyrobená z masívneho oceľového plechu | Skrutka a hlaveň odolná voči opotrebovaniu:	• Základňa stroja je vyrobená z odolného masívneho oceľového plechu, spracovaného presným CNC rezaním a brúsením, aby sa zabezpečili presné rozmery a optimálne vyváženie – čo podporuje dlhodobú stabilnú prevádzku stroja. ▪ Všetky časti prichádzajúce do kontaktu s materiálmi alebo vodou sú vyrobené z nehrdzavejúcej ocele 304 pre zvýšenú odolnosť proti korózii. ▪ Skrutky a valce sú vyrobené z prispôsobených materiálov odolných voči opotrebeniu prispôsobených špecifickým spracovaným materiálom. • Po výrobe sa stroje podrobia epoxidovému práškovému náteru pre vysokokvalitnú povrchovú úpravu, ktorá poskytuje vynikajúcu odolnosť proti hrdzi a dlhotrvajúcu farebnú stálosť.
4. Profesionálne testovanie strojov a služba inštalácie na mieste:	• Pred odoslaním je každý stroj podrobený dôkladnému, viacstupňovému testovaniu výkonu, aby sa zabezpečila optimálna funkčnosť a stabilná a dlhodobá prevádzka. ▪ Testy zahŕňajú 72-hodinové nepretržité zaťaženie, kalibráciu parametrov vytláčania a kontrolu namáhania kľúčových komponentov, čím sa zabezpečí vysokokvalitná výroba rúr. • Náš tím poskytuje komplexné inštalačné služby na mieste, dôkladné školiace programy operátorov a prispôsobené manuály špeciálne navrhnuté tak, aby zabezpečili bezproblémovú integráciu a optimálny výkon vašich systémov.
5. 3-ročná záruka | Doživotná technická podpora:	• Aby sme plne ochránili vaše výrobné operácie, ponúkame trojročnú záruku, ktorá sa vzťahuje na základné komponenty zariadenia a zabezpečuje bezstarostnú prevádzku počas záručnej doby. • Nad rámec záruky poskytujeme doživotnú technickú podporu, vrátane: ▪ Stála technická konzultácia ▪ Dodávka originálnych náhradných dielov ▪ Profesionálne poradenstvo v oblasti údržby – sprevádzajúce rozvoj vášho podnikania z dlhodobého hľadiska.

Úspešné prípady

Yongte sa venuje výrobe vysokokvalitných, inovatívnych strojov na výrobu plastových rúr. Vďaka neustálej optimalizácii dosiahli zariadenia na výrobu plastov Yongte vysoké uznanie na domácich aj medzinárodných trhoch. Vitajte, kontaktujte nás a zakúpte si 20-110 mm HDPE rúru na vytláčanie!

Argentínsky stroj na výrobu PE rúr

Africký stroj na výrobu PVC rúr 200-400 mm

Alžírsko 16-63mm trojvrstvová výrobná linka PPR potrubia
