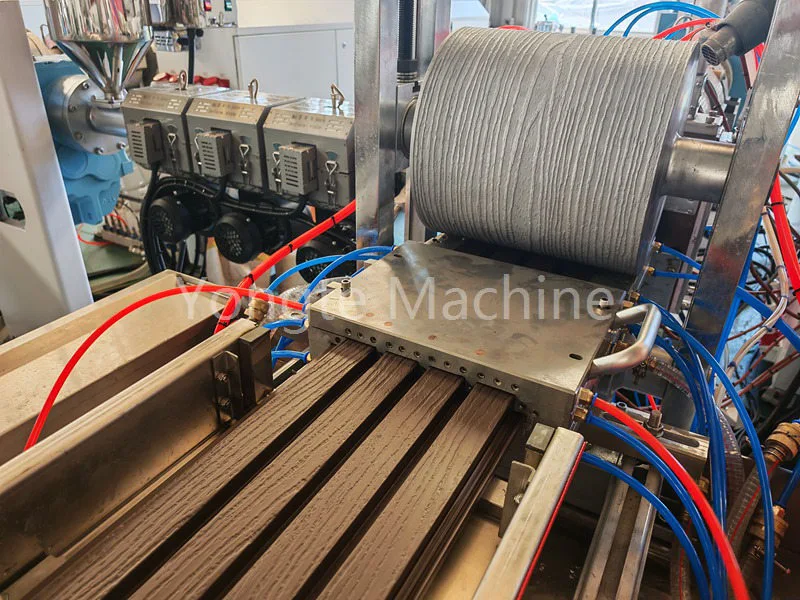

Ako zvýšiť rýchlosť výroby linky na vytláčanie terás WPC?

Optimalizácia rýchlosti výroby pre linky na vytláčanie terás WPC: Komplexný sprievodca

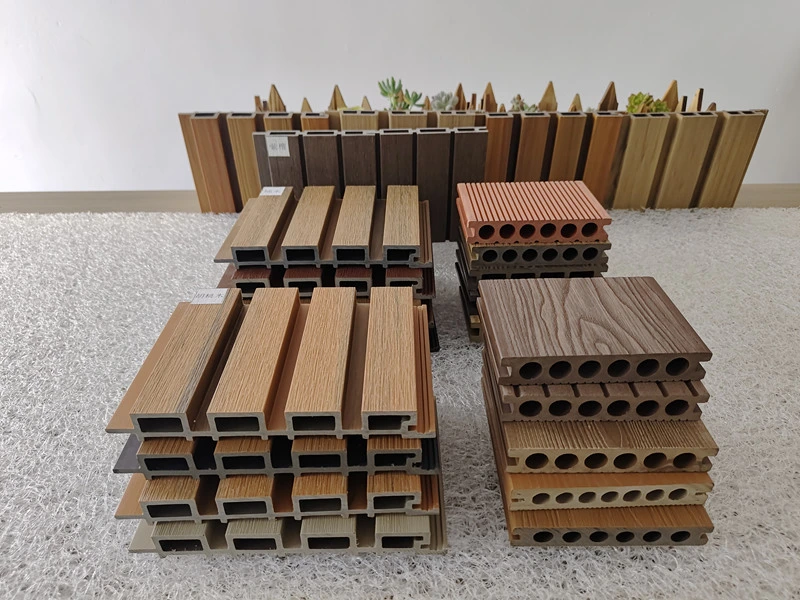

Yongte je profesionálny výrobca pre vysokú rýchlosťLinka na vytláčanie terás WPC s vysokou kapacitou na výrobu vysoko kvalitných WPC terasových produktov. Na maximalizáciu rýchlosti výroby vLinka na vytláčanie terás WPCs, hlavná stratégia sa zameriava na päť vzájomne prepojených cieľov: stabilizácia účinnosti plastifikácie, minimalizácia odolnosti materiálu, umožnenie rýchleho chladenia, zabezpečenie synchronizácie celej linky a zníženie prestojov – to všetko pri dodržiavaní prísnych noriem kvality produktov.

I. Formulácia a predúprava suroviny (Základ pre hladké vytláčanie)

1. Optimalizujte zloženie na zlepšenie tekutosti a tepelnej stability

· Činidlo/spojovač kompatibility: Pridajte dostatočné množstvo PE/PP s naočkovaným anhydridom kyseliny maleínovej (napr. MAH-g-PE), aby ste zvýšili priľnavosť dreveného prášku k plastu, čím sa zníži aglomerácia a lom taveniny.

· Mazací systém:

o Vnútorné mazivá (napr. kyselina stearová, PE vosk) znižujú viskozitu taveniny, čím znižujú šmykové teplo skrutky a zaťaženie hlavnej jednotky.

o Externé mazivá (napr. parafín, oxidovaný polyetylénový vosk): Znížte trenie medzi materiálom a valcom/formou a znížte vytláčací tlak.

o Celkové pridané množstvo by sa malo kontrolovať v rozmedzí 1–3 %, aby sa zabránilo nadmernému vonkajšiemu kĺzaniu, ktoré môže spôsobiť stratifikáciu a povrchové defekty.

· Výplň a drevný prášok: Obsah vlhkosti v drevnom prášku by mal byť kontrolovaný na ≤ 3 % s jednotnou veľkosťou častíc (80 – 120 mesh); aktivovaný uhličitan vápenatý by sa mal zvoliť na zníženie absorpcie oleja a zvýšenie viskozity.

2. Miešanie a predplastifikácia (prekážka na prednej strane)

· Vysokorýchlostné miešanie za horúca v kombinácii s miešaním za studena zaisťuje rovnomerné miešanie bez mŕtvych zón, čím sa predchádza lokalizovanému „mŕtvemu materiálu“ alebo aglomerácii.

· Ak je to možné, proces predbežného mletia možno začleniť do tavenia práškových materiálov do granúl, čím sa zabezpečí stabilnejšie podávanie, rýchlejšia plastifikácia a zvýšenie rýchlosti linky o 20 až 30 %.

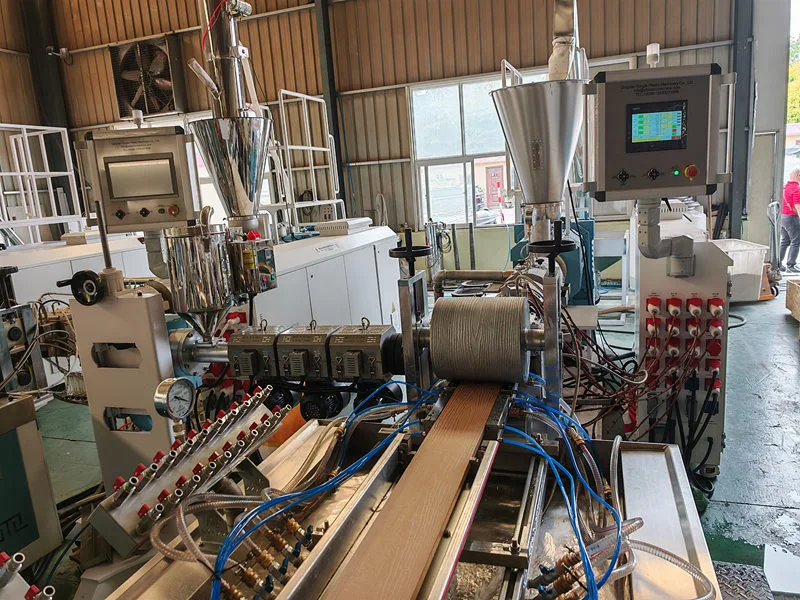

II. Hostiteľ a skrutka extrudéra (hlavná napájacia jednotka)

1. Optimalizácia skrutky a hlavne

· Vysoký pomer strán (L/D=40–48) a paralelné dvojité skrutky s vysokým krútiacim momentom sú zvolené na zlepšenie šmykového a miešacieho výkonu, vďaka čomu sú vhodné pre vysoko plniace WPC formulácie.

· Kombinácia skrutiek: zväčšite objem dopravnej sekcie, optimalizujte rozloženie miešacieho bloku / šmykového bloku, znížte šmykové teplo a zlepšite efektivitu dopravy za predpokladu plastifikácie.

· Vyhrievanie valca formy: využíva zónovú presnú reguláciu teploty (PID) s teplotnými výkyvmi ≤±1℃, aby sa zabránilo lokálnemu prehriatiu alebo nedostatočnej plastifikácii.

2. Prispôsobenie rýchlosti a zaťaženia (kľúč pre zrýchlenie)

· Rýchlosť motora: Postupne zvyšujte otáčky pri zachovaní 70 % – 90 % menovitého krútiaceho momentu a stabilného prúdu (systémy PE/PP môžu dosiahnuť 150 – 250 ot./min.).

· Synchronizácia podávania: Používa sa podávač na zníženie hmotnosti, ktorý je v uzavretej slučke prepojený s rýchlosťou otáčania hlavného stroja, aby sa zaistila miera plnenia štrbiny skrutiek 70 % až 90 %, čím sa zabráni „rotácii naprázdno“ alebo preťaženiu.

· Vákuový systém: Udržiava stabilné vysoké vákuum (-0,08 až -0,09 MPa), rýchlo odstraňuje vodnú paru a prchavé zložky, znižuje tvorbu bublín, zlepšuje kvalitu povrchu a zvyšuje rýchlosť spracovania.

III. Forma a nastavenie (určenie maximálnej lineárnej rýchlosti)

1. Návrh formy a optimalizácia prietokového kanála

· Typ závesu a typu rybieho chvosta optimalizované simuláciou CFD majú hladký prietokový kanál a rovnomerné rozloženie tlaku, čo môže zabrániť prilepeniu materiálu a lokálnemu prehriatiu.

· Rozstup matrice je primeraný a kompresný pomer je mierny (3 – 5:1), čo znižuje vytláčací tlak a odpor taveniny.

· Vyhrievanie formy: vďaka zónovej regulácii teploty a dostatočnému vykurovaciemu výkonu je zabezpečená rovnomerná teplota taveniny v dutine formy a konzistentná tekutosť.

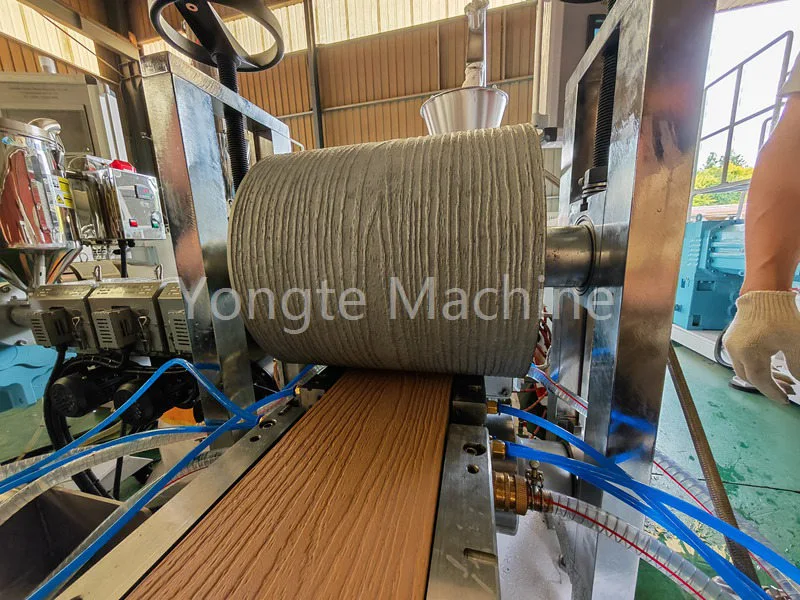

2. Kalibračný systém (hlavné úzke miesto pre zlepšenie rýchlosti)

· Predĺžený nastavovací stôl (zvyčajne 8–12 m) zvyšuje chladiacu plochu a čas kontaktu.

· priechod chladiacej kvapaliny ：

o Obehová voda s vysokým prietokom a nízkou teplotou (15–25 °C) sa používa na rýchle odvádzanie tepla a skrátenie doby tuhnutia.

o Viacbodové striekanie vo forme a vákuová adsorpcia zaisťujú, že profil rýchlo priľne k forme, zachováva rozmerovú stabilitu a zabraňuje deformácii.

· Vákuová stabilita: Zaisťuje, že profil je plne adsorbovaný vo formovacej matrici s rovnomerným chladením, čo výrazne zvyšuje trakčnú rýchlosť.

IV. Trakcia, chladenie a zadná časť (synchrónne po celej čiare)

1. Trakčný systém

· Trakčný stroj s vysokým trením s viacerými valcami je synchronizovaný s rýchlosťou hlavného stroja v uzavretej slučke (PID) s lineárnym kolísaním rýchlosti ≤±0,1 m/min.

· Rýchlosť ťahu zodpovedajúca rýchlosti vytláčania: Za predpokladu umožnenia chladenia tvarovaním postupne zvyšujte ťah, aby ste dosiahli „vysokorýchlostné vytláčanie + vysokorýchlostný ťah“.

2. Chladiaci systém (sekundárne chladenie)

· Rozšírte nádrž na chladiacu vodu (5–10 m), aby ste zabezpečili rýchle ochladenie profilov na izbovú teplotu po opustení formovacieho stola, čím sa zabráni následnej deformácii alebo zlému rezu.

· Pomocný ventilátor chladenia: Povrchové nútené chladenie vzduchom na zvýšenie účinnosti chladenia.

3. Rezanie a paletizácia (skrátenie prestojov)

· Produkcia je nepretržitá bez zastavenia.

· Optimalizujte parametre rezania, aby ste znížili výskyt otrepov a odpadu a znížte frekvenciu výmen nástrojov a čistenia.

· Automatická paletizácia / stohovanie: znižuje manuálne zásahy a zvyšuje efektivitu výroby.

V. Procesné riadenie a inteligencia (stabilizované zrýchlenie)

· Optimalizácia teplotnej krivky:

o Velec: nízka teplota v dávkovacej časti (proti premosteniu) → postupné zahrievanie v plastifikačnej časti → konštantná teplota v homogenizačnej časti → mierne vyššia v lisovacej hlave (na udržanie tekutosti).

o Vyhnite sa vzoru „nízky predok, vysoký chrbát“, aby ste predišli nedostatočnej plastifikácii a tlakovým špičkám.

· Monitorovanie tlaku:

Udržujte tlak lisovacej hlavy v rozumnom rozsahu (napr. 10–18 MPa). Ak dôjde k výraznému kolísaniu tlaku, znížte rýchlosť alebo skontrolujte formuláciu/formu.

· Integrované ovládanie systému:

PLC spravuje všetky komponenty vrátane hostiteľa, podávania, vákua, trakcie, chladenia a rezania pomocou spustenia/zastavenia jedným dotykom a nastavenia parametrov v reálnom čase.

· Online kontrola:

meranie priemeru laserom, spätná väzba hrúbky/šírky v reálnom čase, automatické jemné doladenie trakcie/teploty, zníženie odpadu a prestojov pri úpravách.

Zhrnutie

Aby sa dosiahla komplexná optimalizácia, vylepšenia sa musia týkať viacerých kritických oblastí: predúprava receptúry a surovín, konfigurácia hlavného stroja a závitovky na vytláčanie, systémy dizajnu a tvarovania foriem, trakčné chladenie a následné procesy, ako aj riadenie procesov a inteligentné systémy riadenia. Po prvé, optimalizácia zloženia materiálu na zvýšenie tekutosti a tepelnej stability – v kombinácii s presným miešaním a predplastifikáciou – vytvára základný základ pre hladké vytláčanie. Po druhé, modernizácia zostáv skrutky a hlavne pri zabezpečení optimálneho prispôsobenia rýchlosti a zaťaženia slúži ako kľúčový pohon na zvýšenie rýchlosti. Po tretie, sofistikovaný dizajn formy, optimalizácia prietokového kanála a vylepšenia stola na vákuové tvarovanie fungujú ako kritické prostriedky na maximalizáciu rýchlosti linky. Navyše, následná optimalizácia procesov – vrátane trakčných systémov, chladiacich liniek a automatizovaného rezania/paletizácie – uľahčuje synchronizáciu celej linky a minimalizuje prestoje vo výrobe. Napokon, pokročilé riadenie procesov a inteligentné technológie zaisťujú stabilnú, konzistentnú výrobu, čím sa realizujú udržateľné vylepšenia rýchlosti bez ohrozenia kvality produktu.
