Vplyv tvaru vlnitej vlny na výkonnosť produktu jednostennej vlnitej rúry

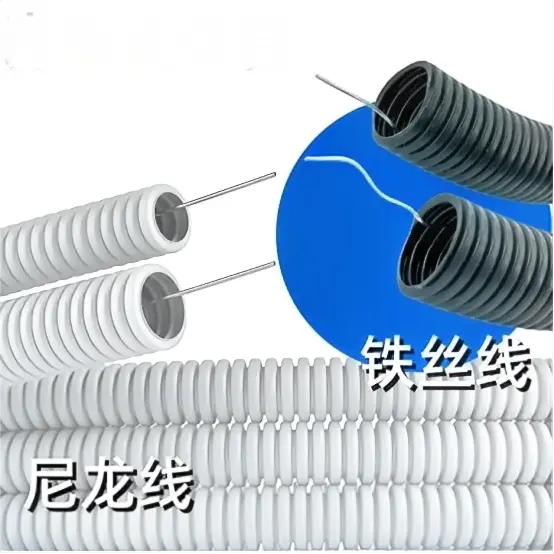

Jednostenné vlnité rúry ponúkajú rozsiahlu všestrannosť použitia vďaka svojmu jedinečnému konštrukčnému dizajnu a materiálovým vlastnostiam. Slúžia ako ideálne riešenie pre drenážne systémy v obytných a komerčných budovách, efektívne odvádzajú dažďovú a odpadovú vodu s optimálnou prietokovou kapacitou. V scenároch správy káblov fungujú tieto rúry ako robustné ochranné vedenia pre elektrické a komunikačné káble, pričom kombinujú odolnosť s flexibilnými možnosťami inštalácie. Ľahká konštrukcia minimalizuje námahu pri manipulácii počas inštalácie, zatiaľ čo inherentná odolnosť proti korózii zaisťuje dlhodobú stabilitu výkonu v rôznych podmienkach prostredia. Okrem toho sa ich aplikácia rozširuje na poľnohospodárske zavlažovacie systémy, kde uľahčujú presnú distribúciu vody k plodinám, čím zvyšujú účinnosť zavlažovania a využitie zdrojov.

Keď používamestroj na výrobu vlnitých rúr s jednou stenouna výrobu vlnitej rúry existujú rôzne typy tvaru hrebeňa vĺn, ktoré sa dajú vyrobiť podľa požiadaviek na použitie. Tvar hrebeňa vlny slúži ako hlavný štrukturálny parameter, ktorým sa riadi kruhová tuhosť, pružnosť, odolnosť proti nárazu, rozloženie napätia, výkonnosť dynamiky tekutín a účinnosť inštalácie jednostenných vlnitých rúr.

1. Mainstreamový vrcholový tvar vlny a vplyv na výkon jadra

1. Lichobežníková vlna (najbežnejšie používaná v strojárstve, predstavuje približne 76 %)

· Konštrukčné prvky sú nasledovné: hrebeň je plochý, bočná stena je naklonená a žľab je väčšinou zaoblený.

· Vplyv na výkonnosť

o Vysoká obvodová tuhosť: Veľká podporná plocha roviny vrcholu vlny poskytuje silnú odolnosť voči radiálnym tlakovým silám, čo umožňuje realizáciu stupňov vysokej tuhosti (SN4–SN16).

o Koncentrácia napätia: Koncentrácia napätia sa ľahko vyskytuje v ostrom rohu vrcholu vlny, maximálne namerané napätie môže dosiahnuť 2,3-násobok priemerného napätia a pri dlhodobom zaťažení je ľahké únavové praskanie.

o Odolnosť proti nárazu je vo všeobecnosti nízka: ostrý roh slabo absorbuje energiu nárazu a nárazová pevnosť jednoducho podopreného nosníka je zvyčajne nízka.

o Ekonomika: vysoká konštrukčná účinnosť, menšia spotreba materiálu pri rovnakej tuhosti.

· Aplikačné scenáre: Konvenčné projekty s vysokými požiadavkami na tuhosť, ako je mestská kanalizácia, vypúšťanie odpadových vôd a komunikačná kabeláž.

2. Kruhový oblúk / Sínusová vlna

· Funkcie štruktúry sú plynulý prechod vrcholu a údolia vlny bez ostrého rohu.

· Vplyv na výkonnosť

o Rozloženie napätia je rovnomerné: žiadne body koncentrácie napätia, vynikajúca odolnosť proti únave a prasklinám, dlhá životnosť.

o Dobrá flexibilita: silná axiálna a obvodová deformačná schopnosť, dobrá schopnosť prispôsobiť sa nerovnomernému sadnutiu základu.

o Nízka účinnosť tuhosti: Pri rovnakom použití materiálu je tuhosť prstenca nižšia ako tuhosť lichobežníkovej vlny, čo si vyžaduje dodatočnú hrúbku steny alebo kompenzáciu výšky vlny, čo zvyšuje náklady.

o Kontaktná plocha vrcholu vlny je malá a miestna kompresia je ľahko konkávna.

· Aplikačné scenáre: mäkká pôda, bezvýkopová konštrukcia, časté ohýbanie káblov a dočasné odvodnenie.

3. Vlna v tvare U

· Funkcie štruktúry sú nasledovné: hrebeň je jemný, žliabok je veľký oblúk a celý tvar sa blíži k obdĺžniku so zaoblenými rohmi.

· Vplyv na výkonnosť

o Komplexný výkon je vyvážený: má tuhosť lichobežníkovej vlny a pružnosť kruhovej vlny a rozloženie napätia je rovnomernejšie.

o Vynikajúci výkon tekutín: hladká vnútorná stena, nízky odpor tekutín, silná samočistiaca schopnosť a odolnosť voči hromadeniu blata.

o Stabilná inštalácia: Veľká kontaktná plocha na vonkajšom povrchu zabraňuje rolovaniu počas inštalácie, čo uľahčuje bezpečnú konštrukciu.

· Použiteľné scenáre: odvodňovanie poľnohospodárskej pôdy, zber dažďovej vody a mestské potrubia s miernym zaťažením.

4. Vlna v tvare V

· Konštrukčné prvky: ostré hrebene, úzke žľaby a malé bočné uhly stien.

· Vplyv na výkonnosť

o Vysoká lokálna tuhosť: Vrch vlny má silnú odolnosť proti prepichnutiu a nárazu, čo je vhodné na prepravu pevných častíc.

o Extrémne slabá flexibilita: ťažké ohýbať sa v axiálnom smere a náchylné na zlomenie v bode ohybu.

o Koncentrácia napätia je vážna a prasklina sa ľahko objaví pri ostrom uhle vrcholu a údolia vlny, preto by sa hrúbka steny mala kompenzovať.

· Aplikačné scenáre: preprava zvyškov priemyselného odpadu, odvodňovanie baní a špeciálne pracovné podmienky odolné voči nárazom.

5. Kompozitná/zakrivená vlna (napr. S-Rib)

· Štruktúrne prvky sú mikrooblúk v hornej časti hrebeňa vlny a prechod zakrivenia bočnej steny, ktoré spájajú výhody lichobežníkového a kruhového tvaru.

· Vplyv na výkonnosť

o Spoločné vylepšenie: Pri zachovaní vysokej prstencovej tuhosti (napr. SN8) sa rázová húževnatosť jednoducho podoprených nosníkov môže zvýšiť o viac ako 20 %.

o Optimalizácia stresu: Odstránenie ostrých rohov výrazne znižuje koncentráciu stresu a zvyšuje dlhodobú spoľahlivosť.

o Náklady sú vyššie kvôli zložitej forme a procesu.

· Použiteľné scenáre: nadštandardné komunálne projekty, bezvýkopové pretláčanie rúr a diaľkové zakopané potrubia.

II. Systematický vplyv tvaru vlny na kritický výkon

III. Základné princípy výberu modelu

1. Priorita tuhosti: veľké zaťaženie, hlboké zakopanie, scenáre s vysokým pokrytím pôdy → vyberte lichobežníkovú vlnu alebo zloženú vlnu.

2. Flexibilná priorita: mäkká pôda, citlivé na osídlenie, bez výkopov → vyberte oblúkovú vlnu alebo vlnu v tvare U.

3. Priorita tekutín: odvodnenie, vypúšťanie odpadových vôd a ochrana proti upchávaniu → vyberte vlnu v tvare U alebo oblúkovú vlnu.

4. Priorita odolnosti proti nárazu: prepravujte zmes tuhá látka-kvapalina, baňa, priemysel → vyberte vlnu V alebo kompozitnú vlnu.

5. Nákladová priorita: konvenčné komunálne a závitové → uprednostňuje sa lichobežníková vlna.

IV. Synergické účinky parametrov podporujúcich vrchol

Optimálny výkon tvaru hrebeňa vĺn možno dosiahnuť koordinovaným návrhom výšky vĺn, vzdialenosti vĺn a hrúbky steny.

· Výška vlny: Čím vyššia je výška vlny, tým vyššia je tuhosť prstenca, ale pružnosť klesá a materiál sa zvyšuje.

· Rozstup vĺn: Ak je rozstup vĺn príliš malý, axiálna tuhosť sa nadmerne zvýši, čo je nepriaznivé pre prispôsobenie sa sadnutiu; ak je rozstup vĺn príliš veľký, obvodová podpora sa stane nedostatočnou, čo vedie k lokálnemu vybočeniu.

· Hrúbka steny: V prípade vĺn s ostrými hranami (lichobežníkového tvaru alebo tvaru V) by stena mala byť na vrchole vlny primerane zhrubnutá, aby sa znížila koncentrácia napätia.
