Elektrická riadiaca skriňa extrudéra Yongte optimalizovala kvalitu a dizajn

Elektrická riadiaca skriňa extrudéra Yongte: Výhody a kľúčové vlastnosti

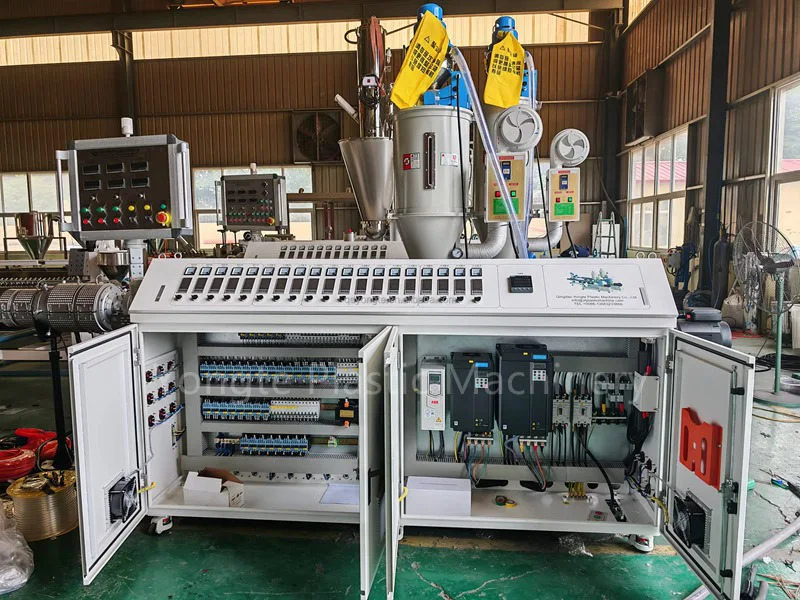

Celková štruktúra a rozloženie

Elektrická riadiaca skriňa Yongte pre extrudéry plastov je priemyselný riadiaci systém navrhnutý špeciálne pre linky na extrúziu plastov Yongte. Poskytuje distribúciu energie, logické ovládanie, prenos signálu a bezpečnostnú ochranu pre celý systém vytláčania.

Najdôležitejšie prvky dizajnu rozloženia

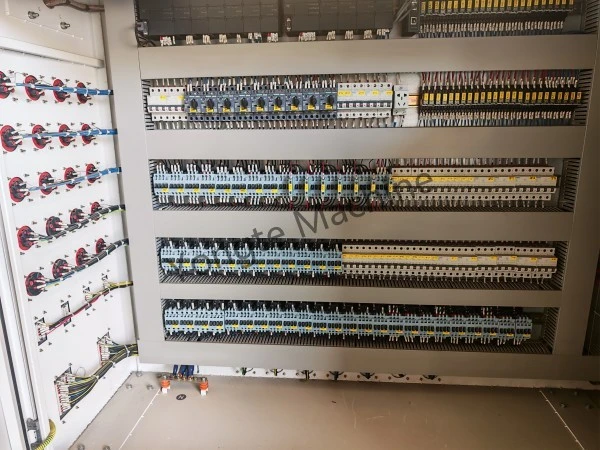

- Vrstvené modulárne usporiadanie: Skriňa má viacvrstvový dizajn horizontálneho zónovania, ktorý je usporiadaný zhora nadol takto:

- Vrchná vrstva: PLC a riadiace moduly; svorkovnice (oblasť signálneho vedenia)

- Stredná vrstva: Hlavné ističe, odbočné vzduchové spínače, skupiny stýkačov/relé

- Spodná vrstva: Medziľahlé relé s vysokou hustotou; svorkovnice (oblasť I/O signálu)

- Ľavá strana: Koncovky vstupu/výstupu kábla; uzemňovacie svorky a svorky na vyrovnanie potenciálov

- Jasné zónovanie a fyzické oddelenie výkonových a riadiacich obvodov: Silnoprúdové výkonové komponenty (napr. hlavné ističe, stýkače) sú fyzicky izolované od nízkonapäťových ovládacích prvkov (napr. relé, signálne svorkovnice), aby sa eliminovalo elektromagnetické rušenie a zjednodušila sa údržba.

- Štandardizované zapojenie a prémiové remeselné spracovanie: Všetky káble sú farebne označené (podľa priemyselných noriem – červená (L1), modrá (L2), žltá (L3), čierna (neutrálna) a zelená/žltá (uzemnenie) – pre napájacie a ovládacie obvody. Svorkovnice sú jednotne očíslované a kabeláž je usporiadaná a bezpečná a spĺňa prísne požiadavky na elektrickú inštaláciu.

1. Základné výhody a technické vlastnosti

Vysoká spoľahlivosť a bezpečnosť

- Komplexný ochranný systém:

Viacstupňové vzduchové spínače a ističe poskytujú koordinovanú ochranu proti preťaženiu, skratu a zvyškovému prúdu (úniku) pre hlavný zdroj napájania aj záťaže jednotlivých pobočiek – zabraňujú kaskádovým poruchám a zaisťujú kontinuitu prevádzky v rámci celého systému.

Výstražné štítky s vysokým napätím sú pripevnené na vonkajšej strane skrinky a dvierka skrinky obsahujú bezpečnostné blokovanie, ktoré pri otvorení automaticky preruší napájanie – plne v súlade s GB/T 5226.1 a ďalšími medzinárodnými normami priemyselnej bezpečnosti.

Na základni skrinky je nainštalovaná nezávislá uzemňovacia medená prípojnica, ktorá zaisťuje spoľahlivé, nízkoimpedančné uzemnenie všetkých krytov vnútorných zariadení na zmiernenie nebezpečenstva statického výboja a úniku.

- Špeciálny výber komponentov:

Základné komponenty – vrátane ističov, stykačov a relé – pochádzajú od popredných priemyselných výrobcov (napr. Siemens, Schneider Electric, Chint), vybraných pre výnimočnú odolnosť pri častých cykloch štart-stop a elektromagnetickom rušení, ktoré podporujú nepretržitú prevádzku extrudéra 24 hodín denne, 7 dní v týždni.

Svorkovnice využívajú vysokoprúdové pružinové svorky alebo skrutkové konštrukcie na zabezpečenie robustných spojení odolných voči vibráciám – minimalizujúce riziko uvoľnenia, oblúka alebo tepelnej degradácie počas prevádzky s dlhým cyklom a vysokým zaťažením.

Modularita a škálovateľnosť

- Štandardizovaný modulárny dizajn:

Napájacie aj riadiace obvody sa riadia štandardizovanou modulárnou architektúrou, ktorá umožňuje rýchle prispôsobenie rôznym konfiguráciám extrudérov Yongte vrátane (jednozávitovkových, dvojzávitovkových a modelov s rôznymi menovitými výkonmi motora – a umožňuje bezproblémovú integráciu budúcich aktualizácií výrobných liniek (napr. doplnkové systémy podávania, systémy automatizovaného riadenia kvality na linke).

- Veľký rezervovaný priestor:

Skriňa obsahuje veľkorysé vyhradené pozície svorkovnice a montážny priestor, čo umožňuje flexibilné rozšírenie I/O signálov a napájacích obvodov tak, aby vyhovovali špecifickým požiadavkám zákazníka – ako sú gravimetrické dávkovacie podávače, online snímače v reálnom čase alebo automatické meniče obrazoviek.

Ochrana proti rušeniu a prevádzková stabilita

- Dizajn v súlade s EMC:

Prísne fyzické oddelenie napájacej a riadiacej kabeláže, použitie tienených káblov pre citlivé signály a optimalizovaná topológia uzemnenia účinne potláča elektromagnetické rušenie generované zariadeniami s vysokým výkonom (napr. invertory, motory) a zabezpečuje stabilnú a bezhlučnú prevádzku PLC, senzorov a obrazoviek HMI.

- Tepelný manažment a adaptabilita na životné prostredie:

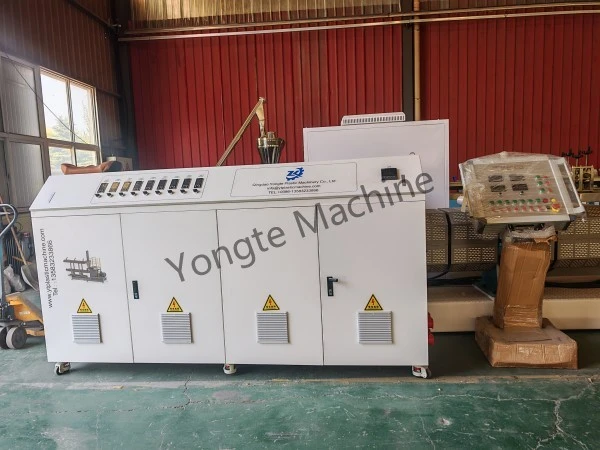

Vetracie žalúzie integrované do dverí skrine a bočných panelov podporujú prirodzené chladenie prúdením, udržiavajú optimálne prevádzkové teploty pre vnútorné komponenty a zabraňujú tepelnému starnutiu.

Konštrukcia skrinky s tesnením proti prachu – s utesnenými dverami a utesnenými káblovými vstupmi – zaisťuje spoľahlivý výkon v náročných továrenských prostrediach charakterizovaných prachom, olejovou hmlou a mechanickými vibráciami, čím predlžuje životnosť komponentov.

Jednoduchá obsluha a údržba

- Intuitívna interakcia človek-stroj:

Zabudovaný ovládací panel s dotykovou obrazovkou na vonkajšej strane skrine umožňuje monitorovanie v reálnom čase a jednodotykové nastavenie kritických parametrov vytláčania – vrátane teploty valca, rýchlosti závitovky, tlaku taveniny a výstupnej rýchlosti – s jasným, užívateľsky prívetivým rozhraním optimalizovaným pre efektivitu operátora.

- Dizajn rýchlej údržby:

Všetky komponenty a svorkovnice sú jednotne označené a prepojené s oficiálnymi elektrickými schémami, čo umožňuje rýchlu diagnostiku a riešenie porúch.

Vrstvené fyzické usporiadanie umožňuje technikom izolovať chybné obvody a pristupovať k nim bez rozsiahlej demontáže, čo výrazne znižuje neplánované prestoje.

Vyhradená ľavá vstupná zóna kábla využíva nezávislé koncovky odľahčené od namáhania na bezpečné ukotvenie káblov – zjednodušuje budúcu rekonfiguráciu alebo úpravy v teréne.

Prispôsobenie špecifické pre extrudér

- Presné prispôsobenie výkonu:

Napájacie obvody sú navrhnuté tak, aby presne zodpovedali požiadavkám na výkon motora, vykurovacie zaťaženie a pomocný pohon extrudérov Yongte – zaručujú stabilné, nekolísavé napájanie ohrievačov, hlavných a pomocných motorov, vodných čerpadiel a iných kritických záťaží – čím sa eliminujú riziká preťaženia, podpätia alebo nevyváženosti fáz.

- Optimalizovaná logika riadenia:

Predinštalované riadiace algoritmy špecifické pre extrudér podporujú segmentované profilovanie teploty valca, reguláciu rýchlosti skrutky s uzavretou slučkou, synchronizované riadenie podávania a inteligentnú autodiagnostiku porúch – prispôsobené jedinečným procesným požiadavkám rôznych termoplastických aplikácií vrátane extrudovania WPC, PVC, PE a recyklovaného PET.

- Redundantný dizajn:

Kritické okruhy – vrátane okruhov pre hlavný hnací motor a jednotlivé vykurovacie zóny – majú zabudovanú kapacitu, ktorá absorbuje prechodné výkyvy záťaže a umožňuje nepretržitú, neprerušovanú výrobu – dokonca aj pri premenlivých prevádzkových podmienkach.

2. Výhody synergie s kompletným systémom extrudéra

- Integrovaná systémová integrácia:

Skriňa je plne zapojená a testovaná vo výrobe v spojení s hlavnou jednotkou extrudéra. Všetka vnútorná kabeláž a funkčné uvedenie do prevádzky sú dokončené pred dodaním – vyžaduje sa iba pripojenie hlavného napájania na mieste pre okamžitú pripravenosť na výrobu, čím sa minimalizuje čas a zložitosť inštalácie v teréne.

- Mobilita a ochrana životného prostredia:

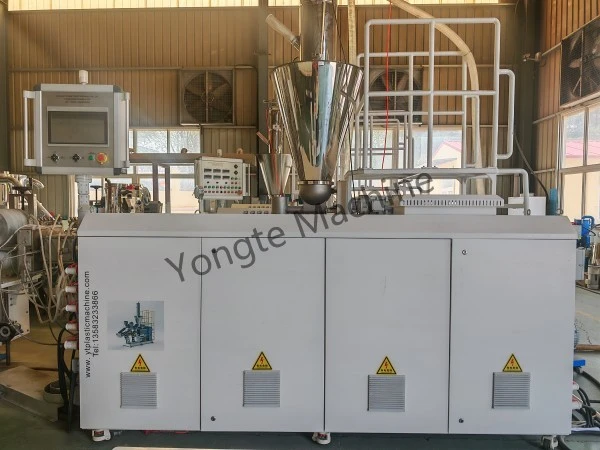

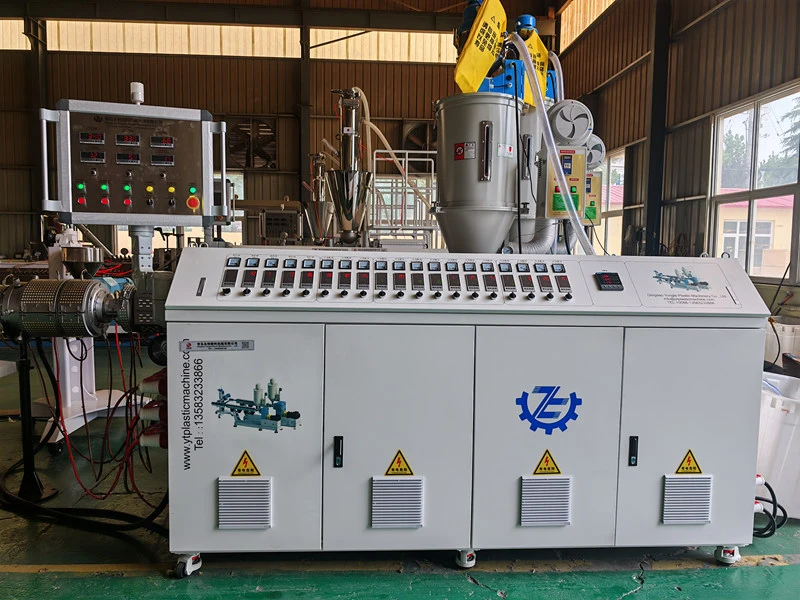

Odolné kolieska namontované na základni skrinky umožňujú hladké premiestňovanie v dielni bez použitia náradia. Kryt skrine využíva plech s práškovým nástrekom odolným voči korózii a oleju – navrhnutý pre dlhodobú životnosť v priemyselných výrobných prostrediach.

- Branding a súlad s predpismi:

Skriňa viditeľne zobrazuje logo značky Yongte a oficiálne kontaktné informácie. Plne vyhovuje kľúčovým štandardom exportnej certifikácie – vrátane CE a UL – aby splnil globálne regulačné požiadavky a požiadavky na zhodu pre zahraničných zákazníkov.

Zhrnutie

Elektrická riadiaca skriňa extrudéra Yongte je priemyselný, vysoko spoľahlivý a aplikačne optimalizovaný elektrický riadiaci systém. Medzi jeho hlavné výhody patrí:

✅ Bezpečné a spoľahlivé: Viacúrovňová ochranná architektúra, prémiové priemyselné komponenty a 24/7 prevádzková pripravenosť

✅ Racionálne rozloženie: modulárne, vrstvené fyzické usporiadanie; prísne oddelenie napájacích a riadiacich obvodov; účinné zmiernenie EMI; zjednodušený prístup k údržbe

✅ Vysoká škálovateľnosť: Veľkorysý rezervovaný priestor pre rozšírenie I/O a upgrade napájania – podpora vyvíjajúcich sa potrieb výrobných liniek a vlastných integrácií

✅ Prémiové remeselné spracovanie: Štandardizovaná, farebne odlíšená kabeláž; jednotné označovanie; presná montáž v súlade s medzinárodnými normami pre elektroinštaláciu

✅ Vysoká procesná adaptabilita: Logika a redundancia špecifická pre vytláčanie – zaisťuje konzistentný a stabilný výkon v rôznych aplikáciách spracovania plastov

Táto pokročilá riadiaca skriňa slúži ako základná záruka pre stabilnú, efektívnu a spoľahlivú prevádzku extrudérov Yongte – obzvlášť vhodná pre vysoko spoľahlivé výrobné prostredia, vrátane liniek drevo-plastových kompozitov (WPC), vytláčania plastových rúrok, plastových fólií a profilových liniek a systémov na recykláciu odpadových plastov.
