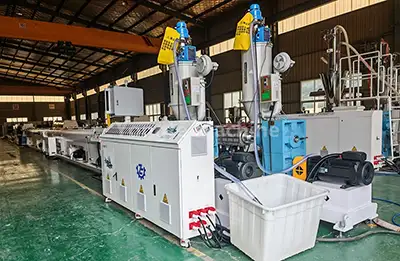

Stroj na vytláčanie rúr PERT 20-110 mm

Pokročilý 20-110 mm stroj na vytláčanie rúr PERT od Yongte je profesionálne navrhnutý vytláčací systém určený na výrobu polyetylénových rúr s malým priemerom s hladkými vnútornými stenami a presnou rozmerovou presnosťou. Táto linka, integrovaná s automatizovanými procesmi, energeticky efektívnou prevádzkou a prísnou kontrolou kvality, zabezpečuje konzistentnú a vynikajúcu kvalitu produktov pre sériovú výrobu.

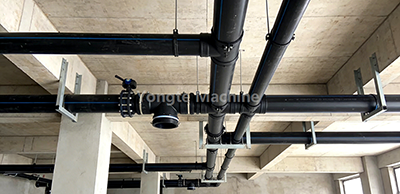

Optimalizovaná pokročilou technológiou vytláčania s jednou skrutkou a prispôsobeným dizajnom skrutiek stabilne vyrába rúry PERT so štandardnými priemermi 20/25/32/40/50/63/75/90/110 mm. Linka je široko používaná v systémoch zásobovania pitnou vodou, kanalizácii, elektrických rozvodoch, zásobovaní vodou a kanalizácii v domácnostiach, projektoch mestskej infraštruktúry a rozsiahlych poľnohospodárskych zavlažovacích sieťach. Podporuje nové materiály PERT aj vysokokvalitné recyklované materiály, ktoré spĺňajú rôznorodé výrobné potreby zákazníkov.

Procesný tok

1. Miešanie surovín → PE živica + farebný masterbatch
2. Vákuové podávanie → Automatická doprava materiálu
3. Sušenie materiálu → Obsah vlhkosti ≤ 0,1 %
4. Plastifikačný extrudér → 180-210 ℃, SJ75/33 jednozávitovkový extrudér
5. Formovanie → Košíková/špirálovitá štruktúra lisovacej hlavy pre rovnomerné vytláčanie
6. Vákuová kalibrácia → 0,06-0,08 MPa, presná kalibrácia rozmerov
7. Viacstupňové chladenie rozprašovaním → Teplota vody ＜20℃, plné a rovnomerné chladenie
8. Laserová tlač → Označenie špecifikácií produktu a informácie o šarži v reálnom čase
9. Trakcia pri ťahu → 3-15 m/min stabilná rýchlosť, kontrola napnutia, aby sa zabránilo deformácii
10. Rezanie s pevnou dĺžkou → Rezanie bez triesok, presnosť ±1 mm
11. Stohovanie hotového výrobku → Automatické usporiadané stohovanie, nastaviteľná výška a vrstvy

Výhoda procesu：Plne automatizovaná nepretržitá výroba zaisťuje vysokú účinnosť, stabilnú kvalitu potrubia a minimálny odpad materiálu, čím sa realizuje bezproblémové spojenie všetkých výrobných prepojení.

Parameter produktu

Hlavné komponenty a detaily

1. Systém podávania a sušenia materiálu Automatický vákuový podávač dopravuje PE materiál do sušiacej násypky bez ručnej obsluhy Presný proces sušenia kontroluje obsah vlhkosti pod 0,1%, eliminuje chyby bublín a zabezpečuje kvalitu potrubia Uzavretý systém podávania zabraňuje kontaminácii materiálu a úniku prachu

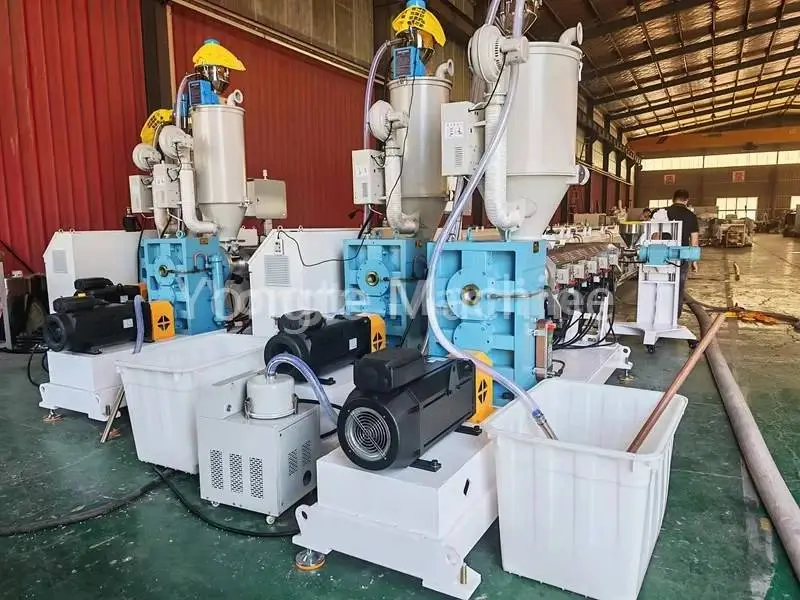

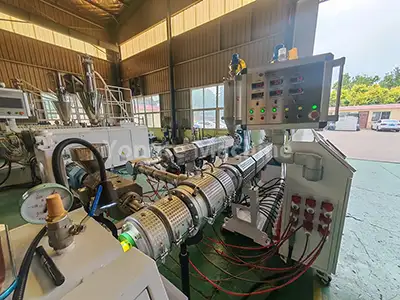

2. Extrudér rúr SJ75/33 PERT Vybavený 55kW energeticky úsporným servomotorom Inovance, ktorý znižuje spotrebu energie o 15-20% Prevodovka s priamym pohonom s vysokou účinnosťou prevodovky, nulovým únikom oleja a jednoduchou údržbou Závitová hlaveň kovaná z legovanej ocele 38CrMoALA s precíznou nitridáciou, odolná voči opotrebovaniu a korózii
3. Extruder značkovacej linky (SJ25) Špeciálny extrudér na výrobu linky na označovanie rúr Podpora jednej alebo viacerých čiar označovania, prispôsobiteľné podľa požiadaviek zákazníka Synchrónna rýchlosť s hlavným extrudérom, jasné a neblednúce označenie

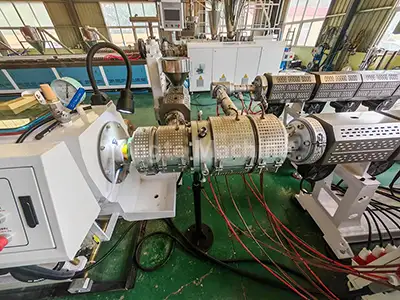

4. Špecializovaná forma na rúry z PE Zápustková hlava s košíkovou/špirálovou štruktúrou, ktorá zaisťuje rovnomerné vytláčanie materiálu a stabilnú hrúbku steny rúry Vysoko presné spracovanie foriem, hladké vnútorné a vonkajšie povrchy rúr Odolný materiál formy, ľahko sa rozoberá a čistí

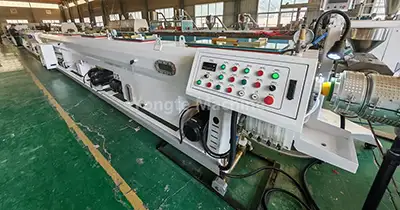

5. Vákuová kalibračná nádrž Telo z potravinárskej nehrdzavejúcej ocele 304, odolné voči korózii a ľahko sa čistí 0,06-0,08 MPa stabilná vákuová adsorpcia, rýchla a presná kalibrácia rozmerov Viaczónový systém riadenia vákua + efektívne chladenie cirkulácie vody, zaisťujúce zaoblenie potrubia a rozmerovú presnosť Prispôsobte sa vysokorýchlostnej výrobe, nedochádza k deformácii polotovarov rúr
6. Striekacia chladiaca nádrž 9m viacstupňová technológia chladenia rozprašovaním, teplota vody riadená pod 20 ℃ Rýchle a rovnomerné chladenie rúr, zaisťujúce stabilné fyzikálne vlastnosti HDPE materiálov Štruktúra z nehrdzavejúcej ocele 304, vynikajúca životnosť a odolnosť proti korózii Odnímateľné rozprašovacie trysky, jednoduché na údržbu a čistenie

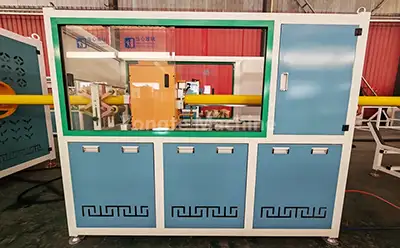

7. Sťahovací trakčný stroj Plynulá regulácia rýchlosti frekvenčného prevodu 3-15 m/min, stabilná a rovnomerná trakcia Presný systém riadenia napätia, ktorý zabraňuje deformácii potrubia a zabezpečuje konzistentnú dĺžku Trakčné bloky odolné proti opotrebovaniu, nekĺzavý a dlhá životnosť Synchrónna prevádzka s extrudérom a rezačkou, realizujúca prepojené ovládanie

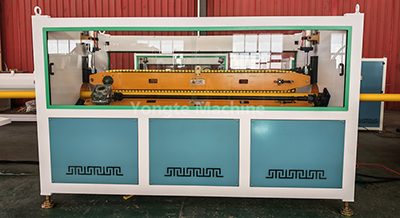

8. Planetárna rezačka Automatické rezanie bez triesok s pevnou dĺžkou, hladké konce rúr bez otrepov Optimalizované pre HDPE rúry malého a stredného priemeru, vysoká účinnosť rezania ±1 mm vysoká presnosť rezu, minimalizácia odpadu materiálu Automatické rezanie so signálnym prepojením, bez manuálneho zásahu

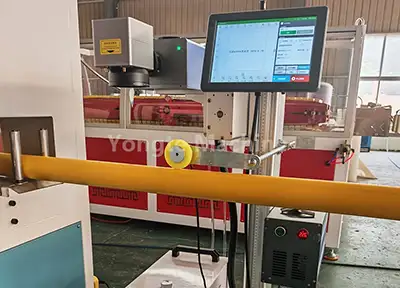

9. Laserový tlačiarenský stroj Technológia laserového značenia bez spotreby, nízke prevádzkové náklady Tlač špecifikácií produktu, čísla šarže, dátumu výroby a ďalších informácií v reálnom čase Jasné označenie odolné voči poškriabaniu, spĺňajúce medzinárodné normy pre označovanie produktov Automatické prispôsobenie rýchlosti s výrobnou linkou, nechýba tlač

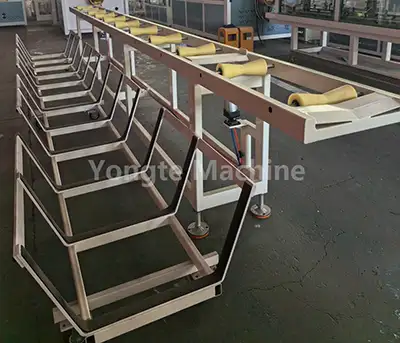

10. Automatický stohovací stojan Automatické usporiadané stohovanie hotových HDPE rúr, čo šetrí náklady na prácu Nastaviteľná výška stohovania a počet vrstiev, prispôsobenie sa rôznym dĺžkam rúr a potrebám skladovania Stabilná stohovacia štruktúra, ktorá zabraňuje kolíziám a poškodeniu rúr Vybavené limitnou ochranou, bezpečnou a spoľahlivou prevádzkou

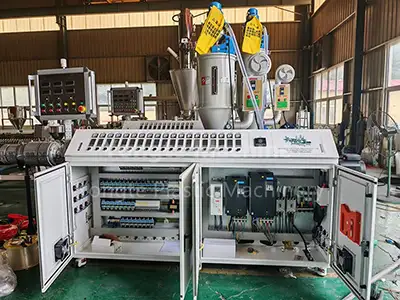

11. Elektrický riadiaci systém Integrované vysokovýkonné komponenty: frekvenčné meniče ABB, stýkače Siemens, regulátory teploty Omron, servoregulátory Inovance PLC naprogramovaný riadiaci systém, podporujúci synchronizáciu rýchlosti a automatické nastavenie parametrov Užívateľsky prívetivé rozhranie na ovládanie dotykovej obrazovky, jednoduché a ľahko sa učí, nie sú potrebné žiadne profesionálne zručnosti Kompletné bezpečnostné ochranné funkcie: prepätie, nadprúd, prehriatie a núdzové zastavenie Centrálna elektrická ovládacia skriňa, elegantná kabeláž a jednoduchá údržba

Hlavné výhody vytláčacej linky Yongte

Robustná a odolná konštrukcia zariadenia

• Vysokokvalitná vertikálna prevodovka s priamym pohonom: vysoká účinnosť prenosu, vysoká nosnosť, nulový únik oleja, vynikajúci odvod tepla
• Základňa stroja z masívneho oceľového plechu, spracované presným CNC rezaním a brúsením, presné rozmery a stabilná prevádzka
• Všetky časti, ktoré prichádzajú do styku s materiálom a vodou, využívajú nehrdzavejúcu oceľ 304, zvýšenú odolnosť proti korózii a hygienu
• Skrutka a hlaveň vyrobené z prispôsobených materiálov odolných voči opotrebovaniu, prispôsobené spracovaniu HDPE materiálu, dlhá životnosť
• Epoxidový práškový náter na celom stroji, vynikajúca odolnosť proti hrdzi a farebná stálosť, vhodný do náročných výrobných prostredí

Vysokoúčinná a energeticky úsporná konfigurácia

• Renomovaný značkový servomotor Inovance: znižuje spotrebu energie o 15-20 %, presné ovládanie otáčok a krútiaceho momentu, rýchla odozva
• Systém infračervenej vykurovacej špirály: vysoká účinnosť vykurovania, rovnomerná teplota, nízke straty energie
• Optimalizovaná konštrukcia závitovky: zlepšená účinnosť plastifikácie, skrátená doba zdržania materiálu, vysoký výstupný výkon
• Regulácia rýchlosti frekvenčnej konverzie pre všetky hlavné komponenty, realizujúca energeticky úspornú prevádzku podľa požiadaviek výroby

Plne automatizovaná a inteligentná prevádzka

• Jednorazová plne automatizovaná výroba: od podávania surovín až po stohovanie hotového výrobku, nie je potrebná žiadna manuálna obsluha
• Pokročilý riadiaci systém PLC, ktorý podporuje automatické nastavenie parametrov a synchronizáciu rýchlosti, ľahko ovládateľný
• Voliteľný automatický systém miešania a dávkovania materiálu, realizujúci integrovanú automatizovanú výrobnú linku
• Monitorovanie výrobných parametrov v reálnom čase s abnormálnou funkciou alarmu, ktorá znižuje mieru zlyhania výroby
• Užívateľsky prívetivé rozhranie, jednoduché školenie pre operátorov, rýchla práca

Prísna kontrola kvality a testovanie pred odoslaním

• Každý stroj prechádza pred odoslaním viacstupňovým dôkladným testovaním výkonu, čím sa zaisťuje optimálna funkčnosť
• 72-hodinová nepretržitá záťažová prevádzková skúška, ktorá overuje stabilný výrobný výkon celej linky
• Kalibrácia parametrov vytláčania a záťažový test kľúčových komponentov, ktoré zaisťujú vysokokvalitnú výrobu rúr
• Prísna kontrola kvality všetkých dielov a komponentov, odmietanie nekvalifikovaných produktov

Komplexný popredajný servis a záruka

📅 3-ročná záruka - pokrýva všetky základné komponenty vybavenia, bezproblémová prevádzka počas záručnej doby

🛠️ Doživotná technická podpora - Stála technická konzultácia, profesionálne vedenie údržby a riešenie problémov na mieste

🚛 Inštalácia a školenie na mieste – bezplatná inštalácia a ladenie na mieste, komplexné školenie operátora, prispôsobená prevádzková príručka

🔧 Dodávka originálnych náhradných dielov - dlhodobé dodávky originálnych náhradných dielov, rýchle dodanie a rozumná cena

📞 24/7 online servis - Profesionálny predajný a technický tím, včas odpovedzte na všetky otázky do 1 hodiny

Úspešné prípady

Yongte sa venuje výrobe vysokokvalitných, inovatívnych strojov na výrobu plastových rúr. Vďaka neustálej optimalizácii dosiahli zariadenia na výrobu plastov Yongte vysoké uznanie na domácich aj medzinárodných trhoch. Vitajte, kontaktujte nás a kúpte si 20-110 mm PERT stroj na vytláčanie rúrok!
