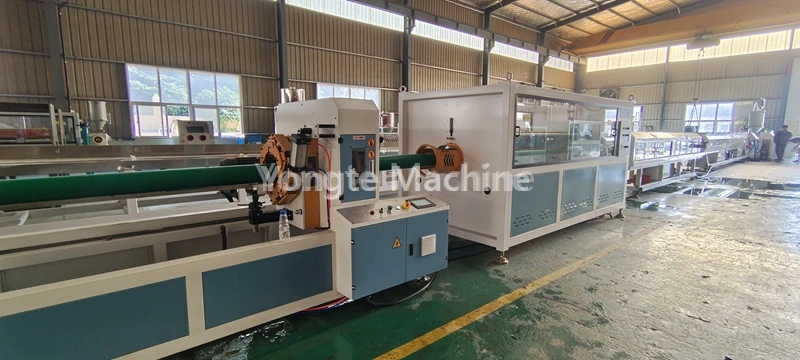

Stroj na výrobu PE rúr s veľkým priemerom 315-630 mm
Model:315-630mm
Stroj na výrobu PE rúr s veľkým priemerom Yongte 315-630 mm je vysoko automatická výrobná linka na výrobu veľkých HDPE rúr s kapacitou 500 kg / h.
Stroj na výrobu PE rúr s veľkým priemerom 315-630 mm Yongte je plne automatický integrovaný extrúzny systém špeciálne vyvinutý pre suroviny PE80/PE100, ktorý zahŕňa miešanie surovín, extrúziu, tvarovanie, chladenie, značenie, rezanie a hotové stohovanie.
Tento kompletný stroj na výrobu rúr spĺňa globálne normy pre mestské zásobovanie vodou, prepravu plynu, priemyselné odvodňovanie, poľnohospodárske zavlažovanie a výrobu komunikačných plášťových rúr. Vyznačuje sa synchronizovanou stabilnou prevádzkou, vysokou extrúznou kapacitou 350 kg/h a konzistentnou kvalitou povrchu rúr, čo je ideálne pre stredných a veľkých výrobcov rúr, ktorí rozširujú domáci a zahraničný podiel na trhu.
Procesný tok
PE živica + farebná predzmes → miešanie → vákuové podávanie → sušenie → plastifikácia extrudérom (180-210 ℃) → formovanie → vákuová kalibrácia → viacstupňové chladenie rozprašovaním → laserová tlač → ťahový ťah → rezanie s pevnou dĺžkou → stohovanie hotového produktu
Parameter produktu
| Technický | Parameter | Poznámky |
| Surovina | HDPE | Môže použiť nový materiál alebo vysokokvalitný recyklovaný materiál |
| Priemer potrubia | 315-630 mm | Prispôsobená veľkosť pre 315-630 mm |
| Model extrudéra | SJ120/36 | Priemer 120mm, pomer L/D 36:1 |
| Kapacita extrúzie | 500 kg/h | Mierne odchýlky v zložení surovín a procesných parametroch |
| Výkon hlavného motora | 160 kW | Inovovaný servomotor |
| Rýchlosť výrobnej linky | 0-3 m/min | Frekvencia nastaviteľná |
| Celkový inštalovaný výkon | Približne 250 kW | vrátane pomocných zariadení a vykurovacieho výkonu |
| Spotreba energie | Približne 130 kW | Skutočná spotreba energie počas stabilnej výroby |
| Chladiaci systém | 9m vákuové tvarovanie + 9m chladenie sprejom | Uistite sa, že PE rúrky sú dobre tvarované a úplne vychladené |
| Presnosť rezania | ± 1 mm | Kontrola chýb beztrieskového rezania s konštantnou dĺžkou |
| pracovné napätie | 380V/50Hz (trojfázové) | Možno prispôsobiť podľa požiadaviek zákazníka |
| Celková dĺžka zariadenia | Približne 36 metrov |
|
Podrobnosti o produkte
| 1. Podávanie a sušenie materiálu: | Polyetylénový materiál je automaticky dopravovaný do sušiacej násypky extrudéra pomocou vákuového podávača, kde je vlhkosť eliminovaná, aby sa vlhkosť materiálu udržala pod 0,1%, čím je zabezpečená kvalita produktu. |
|

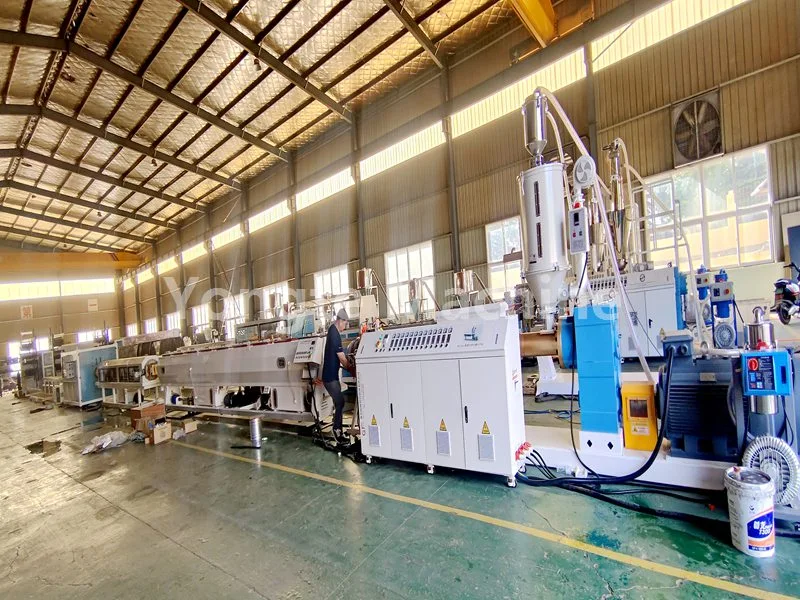

| 2. Extrudér PE rúr: | Systém je vybavený vysoko účinným jednozávitovkovým extrudérom SJ120/36, ktorý obsahuje energeticky úsporný servomotor s výkonom 90 kW (čo má za následok približne 20 % zníženie spotreby energie), prevodovku s priamym pohonom (zaisťuje vysokú účinnosť prenosu a zjednodušenú údržbu), skrutkový valec odolný voči opotrebeniu a korózii (vyrobený z legovanej ocele 38Crided a z hliníkovej zliatiny MOAL). systém infračervenej vykurovacej špirály a automatizovaný systém regulácie teploty (s vysoko presným regulátorom teploty Omron). Tieto sofistikované komponenty spoločne zaisťujú stabilné tavenie materiálu, rovnomerný extrúzny tlak a konzistentnú kvalitu produktu počas celého výrobného procesu. |
|
| 3. Extrudér značkovacej linky: | Extrudér SJ35 sa používa na vytlačenie značkovacích čiar na PE rúrky. Je schopný vyrobiť buď jednu značkovaciu čiaru alebo viacero značkovacích čiar, v závislosti od špecifikácií zákazníka. |
|
| 4. Špecializovaná forma PE rúr: | Forma je vybavená košovou alebo špirálovou štruktúrou vytláčacej hlavy na zabezpečenie rovnomerného vytláčania materiálu. |
|
| 5. Vákuová kalibračná nádrž: | Extrudované polotovary rúr sú rýchlo kalibrované pomocou vákuovej adsorpcie (0,06–0,08 MPa) pre prísnu rozmerovú presnosť. Nádrž z nehrdzavejúcej ocele potravinárskej kvality s viaczónovým ovládaním vákua a chladením s cirkuláciou vody zaisťuje konzistentné zaoblenie, hladký povrch a tesné tolerancie pri vysokorýchlostnej výrobe. |
|
| 6. Striekacia chladiaca nádrž: | Používa viacstupňové chladenie rozprašovaním na udržanie vody pod 20 °C pre rýchle a rovnomerné chladenie potrubia. Nerezová konštrukcia zaisťuje odolnosť proti korózii a dlhodobú stabilitu. |
|
| 7. Sťahovací trakčný stroj: | Pevne ťahá PE rúry pre rovnomernú dĺžku a stabilnú produkciu. Presné ovládanie udržuje konzistentné napätie, zabraňuje deformácii a zabezpečuje rozmerovú presnosť. |
|
| 8. Planetárny rezač: | Rezačka umožňuje automatické rezanie pevnej dĺžky bez triesok s hladkými okrajmi bez otrepov, špeciálne optimalizované pre PE rúry malého až stredného priemeru. Jeho presný rezací mechanizmus zaisťuje konzistentnú presnosť dĺžky a minimalizuje plytvanie materiálom počas výroby. |
|
| 9. Laserový tlačový stroj: | Stroj zobrazuje špecifikácie produktu a informácie o šarži v reálnom čase pomocou laserovej technológie bez potreby spotrebného materiálu. |
|
| 10. Stohovací stojan: | Automaticky riadne stohuje hotové rúry s nastaviteľnou výškou/vrstvami pre rôzne dĺžky/potreby skladovania. Pevný rám + protišmykový dizajn zaisťuje stabilné stohovanie a jednoduchú manipuláciu, čím sa optimalizuje efektivita skladovania. |
|
| 11. Elektrický riadiaci systém: | Naše elektrické komponenty využívajú medzinárodne uznávané vysokokvalitné značky, vrátane frekvenčných meničov ABB, stýkačov Siemens/Schneider, regulátorov teploty Omron, riadiacich systémov Siemens PLC a servomotorov Innovance. |
|
Aplikácia produktu
1. HDPE (polyetylénové) rúrky sú celosvetovo uznávané ako vysokovýkonné riešenia na prepravu tekutín, známe svojimi
(1) špičková odolnosť proti korózii (nepriepustná pre chemikálie, kyseliny a zásady)
(2) nepriepustné tepelne tavené spoje (eliminujúce riziko priesaku)
(3) ekologické netoxické zloženie (v súlade s normou ISO 14001 a potravinárskymi normami)
(4) predĺžená životnosť (certifikovaná na 50 rokov za normálnych prevádzkových podmienok)
2. Vďaka ich všestrannosti sú preferovanou voľbou v rôznych odvetviach:
(1) obytné/komerčné vodovodné siete
(2) komunálne kanalizačné a dažďové odvodňovacie systémy
(3) rozsiahle poľnohospodárske zavlažovacie projekty
(4) priemyselné aplikácie na prepravu chemikálií, kalov a stlačeného vzduchu.
Výhody stroja Yongte - humanizovaný mechanický dizajn a odolná kvalita
Počas desaťročí vytrvalých inovácií a neochvejného záväzku k dokonalosti naša spoločnosť trvá na použití vysoko pevných materiálov odolných voči oderu pri výrobe našich strojov na výrobu plastových rúr. Tieto mechanizmy sú podrobené starostlivým procesom kovania a rozsiahlym, prísnym hodnoteniam kvality, aby sa zaručila ich odolnosť proti opotrebovaniu spojenému s častou prevádzkou a korozívnymi účinkami náročných podmienok prostredia.
1. Systém servopohonu šetriaci energiu
Vybavený servomotorom značky Inovance, úspora energie 15–20 % v porovnaní s tradičným asynchrónnym motorom; presné ovládanie krútiaceho momentu a rýchlosti, nízka hlučnosť a vibrácie, dlhá životnosť a nízke náklady na údržbu.
2. 30% zníženie nákladov práce prostredníctvom plnej automatizácie
Plne automatické podávanie, inteligentná regulácia teploty, automatické rezanie s pevnou dĺžkou a stohovanie realizujú bezobslužnú výrobnú operáciu jadra. Integrované centrálne riadenie PLC riadi všetky výrobné parametre, zjednodušuje prevádzkový proces a výrazne znižuje pracovnú silu.
3. Odolný oceľový rám pre veľké zaťaženie
Základňa stroja využíva pevnú oceľovú dosku CNC rezanie a leštenie, životnosť rámu viac ako 20 rokov. Všetky časti, ktoré prichádzajú do styku s materiálom a vodou, používajú nehrdzavejúcu oceľ 304, aby sa zabránilo hrdzi a korózii.
4. Skrutka a hlaveň mimoriadne odolná voči opotrebovaniu
Prijmite prémiovú bimetalovú skrutku a hlaveň potiahnutú SKD, životnosť 1,5–2 krát dlhšia ako konvenčná hlaveň skrutky z legovanej ocele 38CrMoAlA, znížte náklady na výmenu náhradných dielov pre klientov.
5. Štandardné medzinárodné elektrické komponenty
Všetky elektrické diely používajú svetoznáme značky, úhľadne usporiadané vedenie s jasnými značkami. Celá elektrická skrinka prešla prísnym bezpečnostným testom v súlade s normami série EN60204-1 a EMC EN61000.
6. Dokončite test pred odoslaním a zámorské služby
Všetky stroje sa pred dodaním podrobia kompletnej prevádzkovej skúške, aby sa zaručil stabilný výkon a perfektná kvalita potrubia. Profesionálny inžiniersky tím zabezpečuje inštaláciu, uvedenie do prevádzky a školenie pracovníkov na celom svete.
Úspešné prípady
Spoločnosť Yongte sa venuje výrobe vysokokvalitných, špičkových a inovatívnych strojov na výrobu plastových rúr. Tieto stroje integrujú pokročilú vedu o materiáloch, presné inžinierstvo a inteligentné riadiace systémy, aby poskytovali riešenia, ktoré prekračujú priemyselné štandardy. Prostredníctvom neustálej optimalizácie základných komponentov riadenej výskumom a vývojom (ako sú závitovkové extrudéry a kalibračné jednotky a výrobné procesy, stroj na výrobu PE rúr 315-630 mm od Yongte dosiahol vysoké uznanie na domácich aj medzinárodných trhoch. Inštalácie sa rozprestierajú v Ázii, Európe a Amerike a spokojnosť zákazníkov je vysoká.
